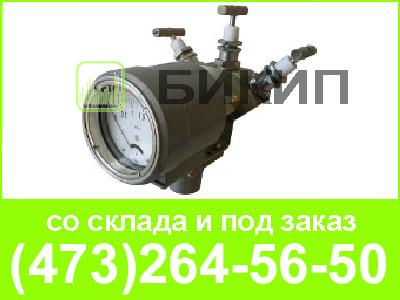

Дифманометр стрелочный показывающий ДСП-80-РАСКО

Назначение:

Предназначены для измерения перепада давления различных газов, неагрессивных по отношению к примененным конструкционным материалам, в т.ч. на счетчиках газа, газовых фильтрах, струевыпрямителях и других устройствах с целью контроля их технического состояния и степени загрязнения. Совместно с устройством дистанционной передачи информации (УДПИ) обеспечивают сигнализацию о выходе перепада давлений за заданные пределы, а с УДПИ-Ex — во взрывоопасных помещениях.
ДСП-80-РАСКО используются в системах газоснабжения коммунальных и промышленных объектов и подключаются к точкам отбора давлений на входе и выходе контролируемого газового оборудования в соответствии с Правилами ПР50.2.019-2006.

Конструктивные исполнения:

ДСП-80-РАСКО — дифманометр;
ДСП-80В-РАСКО — дифманометр с вентильным блоком в моноблочном исполнении;
ДСП-80В-РАСКО с УДПИ — дифманометр с вентильным блоком в моноблочном исполнении сигнализирующий, обеспечивающий выдачу релейного электрического сигнала на корректор, вычислитель или в систему диспетчеризации при достижении контролируемым перепадом давлений предварительно установленного порогового значения;
ДСП-80В-РАСКО с УДПИ-Ex — взрывозащищённое исполнение с видом взрывозащиты «Искробезопасная электрическая цепь».

Основные технические характеристики

Верхний предел измерения перепада давления, кПа	1; 1,6; 2,5; 4; 6; 10; 16; 25; 40
Классы точности	1,5; 2,5; 4 (индикаторное исполнение)
Предельно допускаемое рабочее избыточное давления, МПа	0,6; 1; 1,6
Температура рабочей среды	от минус 30 до плюс 60°С
Климатическое исполнение:	У3 – но для работы при температуре от минус 40 до плюс 70⁰С и относительной влажности до 98% при температуре 35⁰С
Степень защиты	IP55
Масса, кг, не более	1,1 - 2,8 (с вентильным блоком)

Технические характеристики УДПИ:

	УДПИ	УДПИ42, УДПИ42Ex
Напряжение питания, постоянный ток, В	24
Потребляемый ток, мА	не более 80
Выходной электрический сигнал	Релейный ненорммированный, U=24 B, I < 100 мА	Релейный токовый нормированный: - логический «0» — 4 мА, - логическая «1» — 20 мА.

Оформление заказа

При заказе необходимо указать:

1.Наименование

2.Условное обозначение

3.Верхний предел измерения перепада давления

4.Предельно допускаемое рабочее давление

5.Класс точности

6. Исполнение:
И — индикаторное
К — с кронштейном
УДПИ (или УДПИ-Ех) — с устройством дистанционной передачи информации
УДПИ- Ех-БИП-1-40 мА — с устройством дистанционной передачи информации УДПИ-Ех и барьером искрозащиты пассивным БИП-1-40 мА
М20х1,5 (или G1/2-B)— штуцерно-ниппельное соединение с резьбой М20х1,5 (G1/2-B)
ТСМ12х1,5 (или ТСМ20х1,5 или ТСG1/2-В) — с соединительными трубками

7. Обозначение ТУ.
