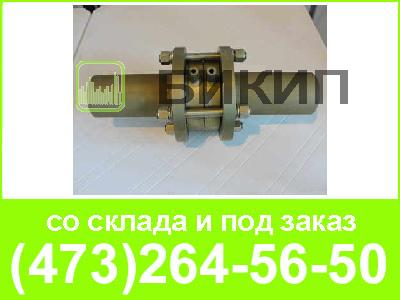

ДИАФРАГМЫ ДКС, ДБС, ДФС, ДВС с соединительными фланцами и патрубками

Предназначены для измерения расхода жидкостей, газов или пара по методу переменного перепада давления в соответствии с ГОСТами 8.586.1-2005, 8.586.2-2005, 8.586.4-2005, 8.586.5-2005, РД50-111.

ТИПЫ
ДКС – диафрагма камерная с угловым способом отбора перепада давления;
ДБС – диафрагма бескамерная с угловым способом отбора перепада давления;
ДВС – диафрагма бескамерная с угловым способом отбора перепада давления на высокое давление (устанавливается непосредственно во фланцах, снабженных кольцевыми камерами);
ДФС – диафрагма с фланцевым способом отбора перепада давления.

1. Диафрагмы ДКС
Конструктивные исполнения ДКС

Конструктивные исполнения ДКС – см. рис.1.1, 1.2, 1.3 по МИ 2638-2001. Габаритные размеры – см. рис.3.2а и табл.3.3 по МИ 2638-2001 (толщина диафрагмы Е определяется при расчете диафрагм в специализированной программе, геометрические размеры камеры согласно ГОСТ 8.586.2-2005 определены также по специализированной программе ВНИИР).
Отбор давления среды в корпусе кольцевых камер ДКС выполняется через кольцевую щель.
Номенклатура ДКС приведена в табл. 1.1, 1.2, конструктивное исполнение определяется при заполнении опросного листа.

Номенклатура ДКС по МИ 2638-2001

Обозначение диафрагм типа ДКС

Таблица 1.1

Условный проход Dу, мм	Обозначение диафрагмы при условном давлении Pу, МПа
Условный проход Dу, мм	до 0,6	свыше 0,6 до 10
50	ДКС 0,6 - 50	ДКС 10 - 50
65	ДКС 0,6 - 65	ДКС 10 - 65
80	ДКС 0,6 - 80	ДКС 10 - 80
100	ДКС 0,6 - 100	ДКС 10 - 100
125	ДКС 0,6 - 125	ДКС 10 - 125
150	ДКС 0,6 - 150	ДКС 10 - 150
175	ДКС 0,6 - 175	ДКС 10 - 175
200	ДКС 0,6 - 200	ДКС 10 - 200
225	ДКС 0,6 - 225	ДКС 10 - 225
250	ДКС 0,6 - 250	ДКС 10 - 250
300	ДКС 0,6 - 300	ДКС 10 - 300
350	ДКС 0,6 - 350	ДКС 10 - 350
400	ДКС 0,6 - 400	ДКС 10 - 400
450	ДКС 0,6 - 450	ДКС 10 - 450
500	ДКС 0,6 - 500	ДКС 10 - 500

Рекомендуемые диаметры цилиндрической части
диафрагм типа ДКС

Таблица 1.2

Условный проход Dу, мм	Длина цилиндрической части отверстия, мм	Диаметр трубопровода, мм
		Наружный Dн, мм	Внутренний D₂₀ при Pу
		Наружный Dн, мм	до 2,5 МПа	свыше 2,5 до 10 МПа
50	от 0,265 до 1	57	от 50 до 53	от 50 до 54
65	от 0,36 до 1,06	76	свыше 53 до 73	свыше 54 до 73
80	от 0,43 до 1,44	89	свыше 73 до 86	свыше 73 до 84
100	от 0,52 до 1,7	108	свыше 86 до 105	свыше 84 до 103
125	от 0,65 до 2,08	133	свыше 105 до 130	свыше 103 до 127
150	от 0,77 до 2,58	159	свыше 130 до 155	свыше 127 до 152
(175)	от 0,94 до 3,08	194	свыше 155 до 189	свыше 152 до 185
200	от 1,06 до 3,76	219	свыше 189 до 213	свыше 185 до 210
(225)	от 1,19 до 4,24	245	свыше 213 до 237	свыше 210 до 233
250	от 1,33 до 4,74	273	свыше 237 до 266	свыше 233 до 261
300	от 1,59 до 5,3	325	свыше 266 до 317	свыше 261 до 310
350	от 1,85 до 6,34	377	свыше 317 до 369	свыше 310 до 360
400	от 2,09 до 7,38	426	свыше 369 до 418	свыше 360 до 407
(450)	от 2,35 до 8,36	480	свыше 418 до 470	свыше 407 до 461
500	от 2,6 до 9,4	530	свыше 470 до 520	свыше 461 до 510

Соединение фланцевое для ДКС

Комплект фланцев или фланцевое соединение [комплект фланцев с калиброванными патрубками (2Dу до и 2Dу после)] изготавливаются для ДКС исполнения 1 или 3 (см. рис.1.1 и 1.3 соответственно).

Pу, МПа	Dу, мм	D, мм	L, мм	Масса, кг
до 0,6	50	140	460	4,8
	65	160	460	6,0
	80	185	460	8,9
	100	205	480	11,2
	125	235	580	16,7
	150	260	680	21,7
	200	315	920	41,8
	250	370	1160	70,5
	300	435	1360	109,3
	350	485	1540	154,2
	400	535	1760	198,6
	500	640	2160	266,7
свыше 0,6 до 2,5	50	160	460	8,5
	65	180	460	11,1
	80	195	460	13,5
	100	230	480	20,4
	125	270	580	29,7
	150	300	680	37,6
	200	360	920	63,9
	250	425	1160	102,6
	300	485	1360	148,0
	350	550	1540	217,0
	400	610	1760	272,0
	500	730	2160	402,0

Pу, МПа	Dу, мм	D, мм	L, мм	Масса без ДКС, кг	Pу, МПа	Dу, мм	D, мм	L, мм	Масса без ДКС, кг	Pу, МПа	Dу, мм	D, мм	L, мм	Масса без ДКС, кг
4,0	50	160	340	6,5	6,3	50	175	385	8,0	10	50	195	390	12,5
	65	180	430	8,0		65	200	475	13,0		65	220	490	17,5
	80	195	450	10,0		80	210	490	15,0		80	230	520	20,4
	100	230	575	14,6		100	250	599	22,0		100	265	640	30,0
	125	270	675	21,0		125	295	735	34,5		125	310	770	47,2
	150	300	780	27,3		150	340	855	51,5		150	350	890	66,4
	175	350	815	43,3		175	370	870	61,0		175	380	1000	78,8
	200	375	1045	48,0		200	405	1090	77,7		200	430	1150	109,2
	225	415	1065	62,8		225	430	1100	90,7		225	470	1190	143,0
	250	445	1310	75,2		250	470	1340	108,2		250	500	1430	171,0
	300	510	1540	102,0		300	530	1550	150,0		300	585	1675	256,4
	350	570	1710	140,0		350	595	1760	212,8		350	655	1870	342,4
	400	655	1975	211,8		400	670	2010	302,8		400	715	2100	433,5
	450	680	1985	213,0
	500	755	2385	257,0		500	800	2430	402,7

* Монтажное кольцо устанавливается вместо диафрагмы на период монтажа (сварочных работ) или продувки трубопровода.

2. Диафрагмы ДБС
Конструктивные исполнения ДБС

Конструктивные исполнения ДБС – см. рис.2.1. Габаритные размеры D – см. рис.3.3 и табл.3.4 по МИ 2638-2001 (толщина диафрагмы Е определяется при расчете диафрагм в специализированной программе).

Обозначение диафрагм типа ДБС

Таблица 2.1

Условный проход Dу, мм	Обозначение диафрагмы при условном давлении Pу, МПа
Условный проход Dу, мм	до 0,6	свыше 0,6 до 1,6	свыше 1,6 до 2,5	свыше 1,6 до 4
300	ДБС 0,6 - 300	ДБС 1,6 - 300	ДБС 4 - 300
350	ДБС 0,6 - 350	ДБС 1,6 - 350	ДБС 4 - 350
400	ДБС 0,6 - 400	ДБС 1,6 - 400	ДБС 4 - 400
450	ДБС 0,6 - 450	ДБС 1,6 - 450	ДБС 4 - 450
500	ДБС 0,6 - 500	ДБС 1,6 - 500	ДБС 4 - 500
600	ДБС 0,6 - 600	ДБС 1,6 - 600	ДБС 4 - 600
700	ДБС 0,6 - 700	ДБС 1,6 - 700	ДБС 4 - 700
800	ДБС 0,6 - 800	ДБС 1,6 - 800	ДБС 2,5 - 800	-
900	ДБС 0,6 - 900	ДБС 1,6 - 900	ДБС 2,5 - 900	-
1000	ДБС 0,6 - 1000	ДБС 1,6 - 1000	ДБС 2,5 - 1000	-

Рекомендуемые диаметры цилиндрической части
диафрагм типа ДБС

Таблица 2.2

Условный проход Dу, мм	Длина цилиндрической части отверстия, мм	Диаметр трубопровода, мм
Условный проход Dу, мм	Длина цилиндрической части отверстия, мм	Наруж- ный Dн	Внутренний D₂₀ при Pу до 4 МПа
300	от 1,59 до 5,3	325	от 266 до 317
350	от 1,85 до 6,34	377	свыше 317 до 369
400	от 2,09 до 7,38	426	свыше 369 до 418
450	от 2,35 до 8,36	480	свыше 418 до 471
500	от 2,6 до 9,4	530	свыше 471 до 521
600	от 3,1 до 10,4	630	свыше 521 до 621
700	от 3,55 до 12,4	720	свыше 621 до 711
800	от 4,04 до 14,2	820	свыше 721 до 809
900	от 4,54 до 16,08	920	свыше 809 до 909
1000	от 5,04 до 18,16	1020	свыше 418 до 471

Таблица 2.3

Pу, МПа	Dу, мм	D, мм	L, мм	Масса, кг
до 0,6	300	435	1290	82
	350	485	1490	97
	400	535	1690	120
	450	590	1900	144
	500	610	2100	175
свыше 0,6 до 0,4	300	485	1290	105
	350	550	1490	132
	400	610	1690	162
	450	660	1900	187
	500	730	2100	272

Примечание – Фланцевые соединения для ДБС с Dу 600 и Dу 700 изготавливаются по спец. заказу.

3. Диафрагмы ДВС
Конструктивные исполнения ДВС

Таблица 3.1

Условный проход Dу, мм	Обозначение диафрагмы при условном давлении Pу, МПа	Длина цилиндрической части отверстия e, мм	Диаметр трубопровода, мм
Условный проход Dу, мм	свыше 10 до 32	Длина цилиндрической части отверстия e, мм	Наружный диаметр D₂, мм	Внутренний D₂₀ при Pу свыше 10 до 32 МПа
50	ДВС 32-50	от 0,265 до 1	80	от 50 до 51 включ
65	ДВС 32-65	от 0,36 до 1,06	100	от 64 до 68 включ от 63 до 72 включ
80	ДВС 32-80	от 0,43 до 1,44	115	от 75 до 80 включ от 78 до 88 включ
100	ДВС 32-100	от 0,52 до 1,7	135	от 92 до 97 включ от 86 до 98 включ
125	ДВС 32-125	от 0,65 до 2,08	165	от 111 до 120 включ от 106 до 120 включ
150	ДВС 32-150	от 0,77 до 2,58	190	от 135 до 143 включ от 128 до 144 включ
200	ДВС 32-200	от 1,06 до 3,76	245	от 185 до 197 включ от 185 до 211 включ
250	ДВС 32-250	от 1,33 до 4,74	295	от 205 до 247 включ от 227 до 265 включ
300	ДВС 32-300	от 1,59 до 5,3	350	от 277 до 293 включ от 267 до 303 включ
350	ДВС 32-350	от 1,85 до 6,34	405	от 321 до 341 включ от 326 до 370 включ
400	ДВС 32-400	от 2,09 до 7,38	453	от 362 до 386 включ от 353 до 405 включ

Соединение фланцевое для ДВС

Примечание – Соединения фланцевые для ДВС изготавливаются по спец. заказу при условном давлении (Ру) не более 16 МПа.

4. Диафрагмы ДФС
Конструктивные исполнения и номенклатура ДФС

Таблица 4.1

Условный проход, Ду	Обозначение диафрагмы	D₂, мм	Наружный диаметр трубопровода, Dн, мм	Внутренний диаметр трубопровода d₂₀ при Pу
				до 2,5 МПа	свыше 2,5 до 10 МПа
50	ДФС-10-50-Б	88h12(-0,35)	57	от 50 до 53	от 50 до 54
	ДФС-10-50-В
65	ДФС-10-65-Б	110h12(-0,35)	76	от 53 до 73	от 53 до 73
	ДФС-10-65-В
80	ДФС-10-80-Б	121h12(-0,4)	89	от 73 до 86	от 73 до 84
	ДФС-10-80-В
100	ДФС-10-100-Б	150h12(-0,4)	108	от 86 до 105	от 84 до 103
	ДФС-10-100-В
125	ДФС-10-125-Б	176h12(-0,4)	133	от 105 до 130	от 103 до 127
	ДФС-10-125-В
150	ДФС-10-150-Б	204h12(-0,46)	159	от 130 до 155	от 127 до 152
	ДФС-10-150-В
175	ДФС-10-175-Б	234h12(-0,46)	194	от 155 до 189	от 152 до 185
	ДФС-10-175-В
200	ДФС-10-200-Б	260h12(-0,52)	219	от 189 до 213	от 185 до 210
	ДФС-10-200-В
225	ДФС-10-225-Б	278h12(-0,52)	245	от 213 до 237	от 210 до 233
	ДФС-10-225-В
250	ДФС-10-250-Б	313h12(-0,52)	273	от 237 до 266	от 233 до 261
	ДФС-10-250-В
300	ДФС-10-300-Б	364h12(-0,57)	325	от 266 до 317	от 261 до 310
	ДФС-10-300-В
350	ДФС-10-350-Б	422h12(-0,63)	377	от 317 до 369	от 310 до 360
	ДФС-10-350-В
400	ДФС-10-400-Б	474h12(-0,63)	426	от 369 до 418	от 360 до 410
	ДФС-10-400-В

Соединение фланцевое для ДФС

Материалы диафрагм и их условные обозначения

Марка материала		Условное обозначение материала в условном обозначении диафрагмы
Корпус камеры	Диафрагма
Сталь 20, 25 по ГОСТ 1050-74	-	А
-	Сталь 12Х18Н10Т по ГОСТ 5632-72	Б
Сталь 20, 25 по ГОСТ 1050-74	Сталь 12Х18Н10Т по ГОСТ 5632-72	А/Б
Сталь 12Х18Н10Т по ГОСТ 5632-72	Сталь 12Х18Н10Т по ГОСТ 5632-72	Б/Б
-	Сталь 10Х17Н13М2Т по ГОСТ 5632-72	В
Сталь 20, 25 по ГОСТ 1050-74	Сталь 10Х17Н13М2Т по ГОСТ 5632-72	А/В
Сталь 10Х17Н13М2Т по ГОСТ 5632-72	Сталь 10Х17Н13М2Т по ГОСТ 5632-72	В/В
