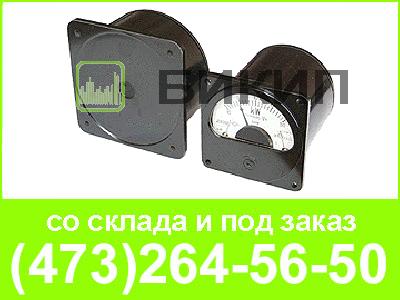

Для измерения активной мощности в трехпроводных сетях трехфазного тока частотой 50 Гц с равномерной или неравномерной нагрузкой фаз.
|
Конечное значение диапазона измерений , кВт |
Цена деления, кВт |
Включение с трансформатором тока при номинальном напряжении ваттметра |
||
|
220 В |
380 В |
|||
|
2 - 0 – 6 2 – 0 – 8 4 – 0 – 12 5 – 0 – 15 10 – 0 – 30 10 – 0 – 40 20 – 0 – 60 20 – 0 – 80 25 – 0 – 100 40 – 0 – 120 50 – 0 – 150 100 – 0 – 300 100 – 0 – 400 200 – 0 – 600 400 – 0 – 1200 |
0,5 0,5 1,0 1,0 2,0 2,0 5,0 5,0 5,0 5,0 10,0 20,0 20,0 50,0 50,0 |
20 / 5 30 / 5 40 / 5 50 / 5 100 / 5 150 / 5 200 / 5 300 / 5 300 / 5 400 / 5 - 1000 / 5 1500 / 5 2000 / 5 4000 / 5 |
10 / 5 15 / 5 20 / 5 30 / 5 50 / 5 75 / 5 100 / 5 150 / 5 200 / 5 200 / 5 300 / 5 600 / 5 750 / 5 1000 / 5 2000 / 5 |
|
• Номинальная частота, Гц……………………………………………………………50
• Номинальный коэффициент активной мощности ………………………0,8
• Предел допускаемой основной погрешности на всех отметках рабочей части шкалы, % от суммы конечных значений диапазона измерений, не более …………………………+2,5
• Собственное потребление каждой последовательной цепи, В·А……………………5
• Собственное потребление каждой параллельной цепи, В·А…………………………5
• Условия эксплуатации :
- температура окружающего воздуха, °С ………………………от минус 50 до плюс 60
- относительная влажность, %…………………………………………………………98
Ваттметр работоспособен при вибрационных ускорениях до 25 м/с² и частоте 48 + 2 Гц.
• Исполнение прибора обычное и тропическое.
• Класс точности…………………………………………………………………………2,5
• Время успокоения, не более, с …………………………………………………………4
• Габаритные размеры, мм:
прибора………………………………………………………………………80х80х95
добавочного сопротивления………………………………………………100 х 100 х 60
• Масса, кг ……………………………………………………………………………… 0,85
