Корпуса измерителей имеют класс защиты II по электробезопас - ности согласно ГОСТ 12.2.091
Внесены в Госреестр средств измерений РБ, России
- Прибор изготавливается в одном исполнении;
- Диапазон измеряемых температур - от минус 50 до плюс 1200°С в зависимости от применяемого типа датчика: ТСМ, ТХА, ТХК, ТСП;
- Прибор имеет токовый выход 0-20 или 4-20мА;
- Простота настройки прибора обеспечивается интерактивным дисплеем и кнопками .

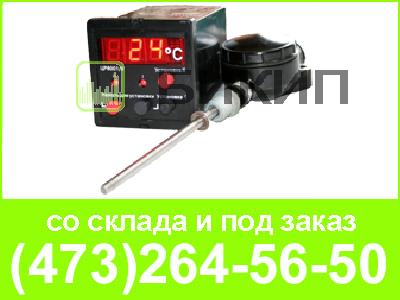

ЦР8001, ЦР8002 - высокоточные электронные измерительные приборы, позволяющие автоматически регулировать и поддерживать на заданном уровне температуру объекта: литьевые машины, сушильные шкафы, ванны, котлы и др.
Регулирование осуществляется путем переключения контактов на выходах «I» и «II» прибора. Текущее значение температуры постоянно отображается на цифровом светящемся табло, единичные индикаторы «I» и «II» сигнализируют о переключении контактов на соответствующих выводах прибора.
Значение температуры, при которой происходит переключения контактов на выводах «I» и «II» прибора, индицируется на табло при нажатых кнопках «I» или «II», расположенных под надписью « Нажать для установки» и устанавливается оператором путем вращения ручек « Установка I» или «Установка II» .
При повторном включении прибора в сеть значения температур переключения, ранее установленные оператором, сохраняются.
Модификация | Диапазон измерения(в комплекте с термо-преобразователем) | Класс точности | Тип применяемого термо-преобравазователя | Номинальная статистическая характеристика преобразователя |
ЦР 8001/1 | От – 60 до +180°С | 0,5 | ТСМ | NI 100 |
ЦР 8001/2 | От – 50 до +199°С | 0,5 | ТСМ | 50М |
ЦР 8001/3 | От 0 до 600°С | 3,0 | ТХА | ХА(К) |
ЦР 8001/4 | От 100 до 299°С | 2,5 | ТХК | ХК(L) |
ЦР 8001/6 |
От 0 до 1200°С от 0 до 1000°С вкл. св. от 1000 до 1200°С |
1,5 4,0 |
ТХА | ХК(К) |
ЦР 8001/7 |
От 20 до 400°С от 20 до 49°С от 50 до 99°С от 100 до 400°С |
5 4 1,5 |
ТХК
|
ХК(L) |
ЦР 8001/8 | От – 50 до +180°С | 0,5 | ТСМ | 50М |
ЦР 8001/9 | От – 50 до +199°С | 0,5 | ТСМ | 50М |
ЦР 8002 | От – 50 до +1200°С | 0,5 | ТСМ TXA TXK TCП |
50М XA(K) XK(L) |
Напряжение питания переменного тока: |
||||
ЦР8001 | 220B;110B, частота 50Гц; 60Гц. |
|||
ЦР8002 | 230B, частота 50Гц |
|||
Температурный режим эксплуатации измерителей | от - 10°С до + 50°С |
|||
Габаритные размеры, мм: |
||||
- измеритель | 73 х 73 х 125 |
|||
- вспомогательная часть | 47 х 31 х 73 (ЦР 8001/3,4,6,7) |
|||
Масса, кг |
0,65 |
