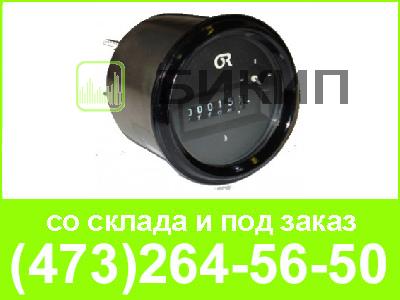

Счетчик времени ЧИ 0005 предназначен
для автоматического учета времени работы оборудования, агрегатов, машин.
ТЕХНИЧЕСКИЕ ДАННЫЕ ЧИ0005
Напряжение питания счетчиков, В:
ЧИ 0005-01 24 +6,0-2,4
ЧИ 0005-02
12 +3,6-3,0
Счетчик сохраняет работоспособность
после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (
15 ±1) с:
(160 ±2) В, спадающих по экспоненте с постоянной времени t=1мс, при внутреннем
сопротивлении источника импульсов Rвнут=2 Ом;
(90 ±2) В, спадающих по экспоненте до 14 В
в течение 0,4 сек при Rвнут=1 Ом;
минус (150 ±2) В, спадающих по экспоненте с постоянной времени
t=1мс при Rвнут=5Ом.
Счетчик устойчив к воздействию температуры от -60 до +55 °C
и относительной влажности от 95 до 98% при температуре (40 ±2) °С без конденсации
влаги внутри корпуса.
Счетчик прочен к кратковременным от 2-х до 4-х часов
повышениям температуры до 65°С и к циклическим изменениям температуры от минус 60 до +65°С
Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2
Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000
Степень защиты счетчика от пыли и воды IP65 по ГОСТ 14254-80
Система питания счетчика - двухпроводная
Емкость отсчетного устройства, Ч, - 99999,9
Масса счетчика, кг, не более 0,12
Габаритные размеры счетчика, мм, не более - 60х60х56
Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы в
нормальных климатических условиях - 39000 ч. эксплуатации, в условиях эксплуатации
по ТУ 25-1865.081-87 - 32000 ч Средний ресурс счетчика - 10000ч
Средний полный срок службы - 10 лет
Комплектность:
Счетчик - 1шт (в соответствии с заказом)
Скоба - 1шт
Колодка - 1шт
Лампа А24-2 ГОСТ 2023.1-88 - 1шт (для ЧИ 0005)
Лампа АМН12-3-1 ГОСТ 2023.1-88 - 1шт (для ЧИ 0005-02)
Патрон ЛВ211-3714329 или
Патрон ЛВ211, 329 ТУ37.0003.689-75 - 1шт (для ЧИ 0005, ЧИ 0005-02)
Штекер наружный тип4
№ 4573738006 ОСТ 37.0003.32-87 - 3шт (для ЧИ 0005, ЧИ 0005-02)
- 2 шт (для ЧИ 0005-01, ЧИ 0005-03)
Гайка М4-6Н.06 Хим.
Н6 ГОСТ 5927-70 - 2шт
Паспорт - 1экз
Коробка - 1шт
Устройство и принцип работы:
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство
из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными
элементами.
На лицевой панели счетчика расположен стрелочный индикатор, сигнализирующий о работе счетчика.
Счетчик
ЧИ 0005 снабжен встроенной подсветкой цифровых барабанчиков.
При включении питания электронный блок формирует разнополярные
электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с.
Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через
редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик,
третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом -
сотни часов и т.д.
Подготовка к работе, порядок работы и тех. обслуживание:
Внимание!
При подключении счетчика строго соблюдать полярность подключения!
Счетчик монтируется
на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными
в паспорте.
Для установки необходимо:
вставить счетчик в отверстие на щите и закрепить с помощью
скобы и двух гаек при однопроводной системе присоединить провод питания к контакту счетчика, обозначенному знаком "+",
при помощи наружного штекера при двухпроводной системе питания на объекте присоединить провода питания к контактам
счетчика в соответствии с указанной полярностью при помощи двух наружных штекеров
установить колодку
и опломбировать ее (см. паспорт)
при установке счетчика ЧИ 0005, ЧИ 0005-02 подсоединить патрон лампы
к питанию бортовой осветительной сети, используя наружный штекер
Включить питание и проверить работоспособность счетчика.
Работоспособность счетчика определяется по вращению стрелочного индикатора.
Регулировка, наладка и другое
обслуживание во время эксплуатации счетчика не требуется
Возможные неисправности и
способы их устранения:
При отсутствии смены показаний счетчика проверить наличие контакта и напряжения питания
в сети
При правильном подключении питания, но при отсутствии признаков работы счетчика, счетчик подлежит замене
Ремонт вышедших из строя счетчиков осуществляет предприятие-изготовитель или специальная мастерская
Хранение и транспортирование:
Условия хранения счетчика в упаковке соответствуют условиям
2 по ГОСТ 15150-69. Срок хранения - 2 года. Не допускается хранение счетчиков в одном помещении с веществами вызывающими
коррозию металла
Счетчики транспортируются всеми видами транспорта по группе условий хранения 4 ГОСТ 15150-69,
на самолетах - в отапливаемых герметизированных отсеках
