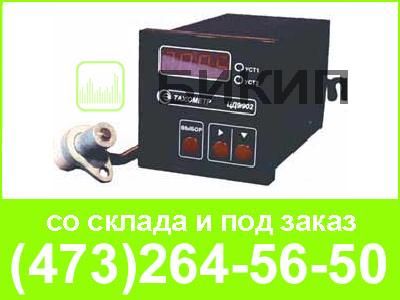

Цифровой тахометр предназначен для измерения угловой скорости вращающихся частей машин, механизмов и приборов с передачей данных результатов измерения на компьютер. Результат измерения может быть представлен в виде частоты и периода следования импульсов. Дополнительно по заказу может быть реализована функция счета импульсов. Прибор работает в комплекте с электромагнитным датчиком типа ПД 2546 или другим с аналогичными параметрами выходных сигналов.
Значение измеряемых параметров может дублироваться на внешнем цифровом индикаторе ЦИ9901 (высота цифры 45мм и более по заказу; гальваническая развязка; питание ~220В, 5ВА). Прибор работает в комплекте с электромагнитным датчиком типа ПД 2546 или другим с аналогичными параметрами выходных сигналов.
Приборы выпускаются в нескольких исполнениях, отличающихся типом внутреннего блока питания и наличием связи с ЭВМ или унифицированного токового выходного сигнала.
Исполнения, в которых предусмотрена связь с ЭВМ, имеют в своем составе адаптер ДДШ 2.260.000. Адаптер ДДШ 2.260.000 монтируется непосредственно на компьютер и может передавать на него данные по интерфейсу RS-232. Передача данных от ЦД9902 к адаптеру осуществляется по линии связи длиной до 250 м ("токовая петля", гальваническая развязка).
Характеристики | Цифровой тахометр ЦД9902 | |||||
- 0 | - 2 | - 3 | - 4 | - 6 | - 7 | |
Диапазоны измерений входного сигнала: | ||||||
- скорость вращения, об/мин* | 1,000...9,999; 10,00...99,99; 100,0...999,9; 1000...9999 | |||||
Вид индикации на приборе (на внешнем цифровом индикаторе ЦИ9901) | цифровая светодиодная; 4 разряда (высота цифр 14 (45) мм) | |||||
Разрешающая способность индикации | см. значение единицы младшего разряда в обозначении каждого диапазона измерения | |||||
Основная погрешность измерения, не более: | ||||||
- скорости вращения, % от диапазона | 0,025 | |||||
Унифицированный токовый выходной сигнал**: | ||||||
- тип; | - | (4-20) мА | (0-20) мА | - | (4-20) мА | (0-20) мА |
- диапазон преобразования: | ||||||
- скорость вращения, об/мин | - | 1...9999 | - | 1...9999 | ||
- погрешность преобразования, % от диапазона, не более | - | 0,25 | - | 0,25 | ||
Связь с ЭВМ*** | RS-232 | - | RS-232 | - | ||
Тип внутреннего блока питания | линейный | импульсный | ||||
Частота передачи данных на ЭВМ/ЦИ9901, раз/с | 5/5 | -/5 | ||||
Число независимых "уставок" | 2 | |||||
Выходные устройства | 2 контактные группы реле ~ 242 В; до 0,5 А | |||||
Сохранение в энергонезависимой памяти | текущие режимы и настройки | |||||
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP20 | |||||
Группа по климатическим воздействиям по ГОСТ 12997-84 | В3 | |||||
Температура окружающего воздуха, °С | 0...50 | |||||
Питание | ~ 220 В; 50 Гц | |||||
Потребляемая мощность, Вт, не более: | ||||||
- ЦД9902 | 10 | |||||
- цифровой индикатор ЦИ9901 | 5 | |||||
Габаритные размеры, мм, не более: | ||||||
- ЦД9902 | 96х96х160 | |||||
- цифровой индикатор ЦИ9901 | 90х70х205 | |||||
* переключение диапазонов измерения производится автоматически
** требуется внешний блок питания +24В *** между адаптером ДДШ 2. 260.000 и ЭВМ |
