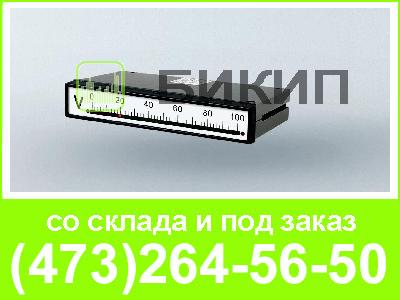

Амперметры и вольтметры Ц1760-АД предназначены для измерения действующего значения переменного тока (напряжения переменного тока) частотой 50 или 400 Гц на промышленных объектах, в том числе на АЭС.
В приборах обеспечена гальваническая развязка входных цепей и цепей питания.
Модификации.
Приборы выпускаются в 2-х модификациях: Ц1760.1-АД и Ц1760.2-АД, отличающихся длиной корпуса и типами соединителя. При этом модификация Ц1760.1-АД предназначена для замены электромеханических приборов Ц1730, имеет те же габаритные и присоединительные размеры.
Диапазоны измерений.
| Измеряемая величина | Диапазоны измерений* |
| переменный ток | 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5 А |
| напряжение переменного тока | 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 100; 0 - 250; 0 - 500 В |
* - возможны и другие диапазоны измерений (по согласованию)
Номинальная частота измеряемой сети
Класс точности: 1,5
Прибор не имеет дополнительных погрешностей, возникающих от наклона, влияния внешнего магнитного поля, близости других аналогичных приборов или ферромагнитных щитов, воздействия однокомпонентной вибрации, повышенного атмосферного давления и времени работы.
Индикация.
Индикация значений измеряемой величины производится на дискретно-аналоговом отсчетном устройстве.
Цвет индикации (по заказу): красный, желтый, зеленый.
Количество положений указателя измеряемой величины - 100.
Исполнение.
По расположению надписей на шкале приборы выпускаются в горизонтальном и вертикальном исполнении (по заказу) и могут устанавливаться на щитах и пультах с любым углом наклона.
| диапазон рабочих температур | от 0 °С до +50 °С |
| относительная влажность воздуха | 80% при +35 °С |
| сейсмостойкость | 8 баллов |
| степень защиты корпуса | IP20 |
| напряжение питания | Питание прибора может осуществляться по одному из следующих вариантов (по заказу):
|
| потребляемая мощность | не более 2 ВА |
| срок службы | не менее 10 лет |
| гарантийный срок эксплуатации | 18 мес |
| средняя наработка на отказ | не менее 35000 час |
