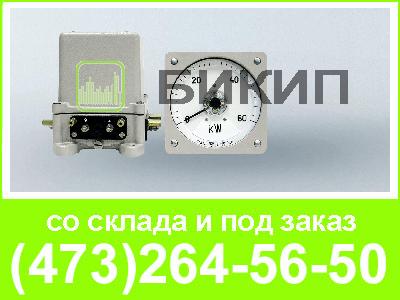

Ваттметры и варметры Ц1428.1 (Ц1428) и Ц1628.1 (Ц1628).

  Ваттметры предназначены для измерения активной мощности в трехфазных сетях с равномерной или неравномерной нагрузкой фаз.
  Варметры предназначены для измерения реактивной мощности только в трехфазных сетях с равномерной нагрузкой фаз.

Диапазоны измерений.
Приборы могут быть изготовлены с нулевой отметкой внутри диапазона.

Диапазоны измерений ваттметров с нулевой отметкой на краю диапазона измерений (с односторонней шкалой).

Номинальный ток	Номинальное напряжение
	127 В	220 В	380 В
	Диапазон измерений, мВт.
5	0 - 1	0 - 2	0 - 3
10	0 - 2	0 - 4	0 - 6
20	0 - 4	0 - 8	0 - 12
30	0 - 6	0 - 12	0 - 20
50	0 - 10	0 - 20	0 - 30
75	0 - 15	0 - 30	0 - 50
100	0 - 20	0 - 40	0 - 60
150	0 - 30	0 - 60	0 - 100
200	0 - 40	0 - 80	0 - 120
300	0 - 60	0 - 120	0 - 200
400	0 - 80	0 - 150	0 - 250
600	0 - 120	0 - 250	0 - 400
750	0 - 150	0 - 300	0 - 500
800	0 - 150	0 - 300	0 - 500
1000	0 - 200	0 - 400	0 - 600
1500	0 - 300	0 - 600	0 - 1000
2000	0 - 400	0 - 800	0 - 1200
3000	0 - 600	0 - 1200	0 - 2000
4000	0 - 800	0 - 1500	0 - 2500
5000	0 - 1000	0 - 2000	0 - 3000
6000	0 - 1200	0 - 2500	0 - 4000
8000	0 - 1500	0 - 3000	0 - 5000
10000	0 - 2000	0 - 4000	0 - 6000

Диапазоны измерений ваттметров с нулевой отметкой внутри диапазона измерений (с двухстороней шкалой).

Номинальный ток	Номинальное напряжение
	127 В	220 В	380 В
	Диапазон измерений, мВт.
5	0,15 - 0 - 1	0,3 - 0 - 2	0,5 - 0 - 3
10	0,3 - 0 - 2	0,6 - 0 - 4	1 - 0 - 6
20	0,6 - 0 - 4	0,2 - 0 - 8	2 - 0 - 12
30	1 - 0 - 6	2 - 0 - 12	3 - 0 - 20
50	1,5 - 0 - 10	3 - 0 - 20	5 - 0 - 30
75	2,5 - 0 - 15	5 - 0 - 30	8 - 0 - 50
100	3 - 0 - 20	6 - 0 - 40	10 - 0 - 60
150	5 - 0 - 30	10 - 0 - 60	15 - 0 - 100
200	6 - 0 - 40	12 - 0 - 80	20 - 0 - 120
300	10 - 0 - 60	20 - 0 - 120	30 - 0 - 200
400	12 - 0 - 80	25 - 0 - 150	40 - 0 - 250
600	20 - 0 - 120	40 - 0 - 250	60 - 0 - 400
750	25 - 0 - 150	50 - 0 - 300	80 - 0 - 500
800	25 - 0 - 150	50 - 0 - 300	80 - 0 - 500
1000	30 - 0 - 200	60 - 0 - 400	100 - 0 - 600
1500	50 - 0 - 300	100 - 0 - 600	150 - 0 - 1000
2000	60 - 0 - 400	120 - 0 - 800	200 - 0 - 1200
3000	100 - 0 - 600	200 - 0 - 1200	300 - 0 - 2000
4000	120 - 0 - 800	250 - 0 - 1500	400 - 0 - 2500
5000	150 - 0 - 1000	300 - 0 - 2000	500 - 0 - 3000
6000	200 - 0 - 1200	400 - 0 - 2500	600 - 0 - 4000
8000	250 - 0 - 1500	500 - 0 - 3000	800 - 0 - 5000
10000	300 - 0 - 2000	600 - 0 - 4000	1000 - 0 - 6000

Диапазоны измерений варметров.

Номинальный ток	Номинальное напряжение
	127 В	220 В	380 В
	Диапазон измерений, мВт.
5	0,5 - 0 - 1	1 - 0 - 2	1,5 - 0 - 3
10	1 - 0 - 2	2 - 0 - 4	3 - 0 - 6
20	2 - 0 - 4	4 - 0 - 8	6 - 0 - 12
30	3 - 0 - 6	6 - 0 - 12	10 - 0 - 20
50	5 - 0 - 10	10 - 0 - 20	15 - 0 - 30
75	8 - 0 - 15	15 - 0 - 30	25 - 0 - 50
100	10 - 0 - 20	20 - 0 - 40	30 - 0 - 60
150	15 - 0 - 30	30 - 0 - 60	50 - 0 - 100
200	20 - 0 - 40	40 - 0 - 80	60 - 0 - 120
300	30 - 0 - 60	60 - 0 - 120	100 - 0 - 200
400	40 - 0 - 80	80 - 0 - 150	120 - 0 - 250
600	60 - 0 - 120	120 - 0 - 250	200 - 0 - 400
750	80 - 0 - 150	150 - 0 - 300	250 - 0 - 500
800	80 - 0 - 150	150 - 0 - 300	250 - 0 - 500
1000	100 - 0 - 200	200 - 0 - 400	300 - 0 - 600
1500	150 - 0 - 300	300 - 0 - 600	500 - 0 - 1000
2000	200 - 0 - 400	400 - 0 - 800	600 - 0 - 1200
3000	300 - 0 - 600	600 - 0 - 1200	1000 - 0 - 2000
4000	400 - 0 - 800	800 - 0 - 1500	1200 - 0 - 2500
5000	500 - 0 - 1000	1000 - 0 - 2000	1500 - 0 - 3000
6000	600 - 0 - 1200	1200 - 0 - 2500	2000 - 0 - 4000
8000	800 - 0 - 1500	1500 - 0 - 3000	2500 - 0 - 5000
10000	1000 - 0 - 2000	2000 - 0 - 4000	3000 - 0 - 6000

Диапазоны измерений ваттметров на номинальное напряжение 690, 6000 и 6300 В.

Номинальное напряжение	Номинальный ток	Диапазон измерений
690 В	3000 А	0,5 - 0 - 3 МВт
6000 В	300 А	0,5 - 0 - 3 МВт
6300	300 А	0,5 - 0 - 3 МВт
	500 А	0,8 - 0,5 МВт

Класс точности: 2,5
Номинальная частота: 50 и 400 Гц (по заказу).

Параметры подключения параллельных цепей (в зависимости от заказа).

Номинальное напряжение	Частота	Подключение
127; 220; 380	50; 400 Гц	непосредственное
380	50 Гц	с трансформатором* напряжения 380/127
690		с трансформатором* напряжения 690/127
6300		с трансформатором* напряжения 6300/127

* - траснформаторы в комплект поставки не входят.

Подключение последовательных цепей.

• через трансформаторы* тока с вторичной обмоткой на 5 или 1 А;
• через трансформаторы* тока с вторичной обмоткой на 5 А и трансформаторы* тока 5/1 А. (по заказу).

• собственное потребление каждой последовательной цепи ваттметров и варметров при номинальном токе и нормальной частоте не превышает 5 ВА;
• собственное потребление каждой параллельной цепи ваттметров и варметров при номинальном напряжении и нормальной частоте не превышает 5 ВА.

• номинальный коэффициент активной мощности (cosф)......1,0
• номинальный коэффициент реактивной мощности (sinф)..1,0

• показывающий прибор Ц1428.1 (или Ц1628.1)
• добавочное устройство (преобразователь) Р1818.1 (к ваттметру) либо Р1818.1/1 (к варметру).

• масса....................................не более 3,0 кг.
• габаритные размеры.......170х160х144 мм
