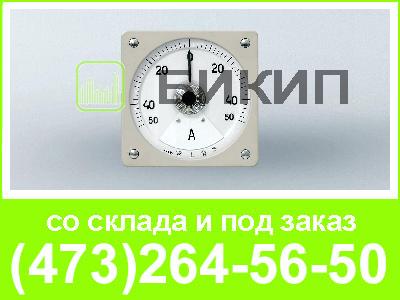

Приборы предназначены для измерения тока и напряжения в сетях переменного тока судовых и других энергетических установок.
Диапазоны показаний амперметров.
Диапазоны показаний | Номинальная частота | Подключение |
0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 75; 0 - 100 А | 50; 400 Гц | непосредственное |
0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 75; 0 - 100; 0 - 150; 0 - 200; 0 - 300; 0 - 400; 0 - 600; 0 - 750; 0 - 800 А | 50; 400 Гц | через трансформатор* тока с первичным током, равным конечному значению диапазона измерений и вторичным током 5 А; при длине линии более 25 м добавляется трансформатор* тока 5/1 |
0 - 1; 0 - 1,5; 0 - 2; 0 - 3; 0 - 4; 0 - 5; 0 - 6; 0 - 8 кА | ||
0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 75; 0 - 100; 0 - 150; 0 - 200 А | 400 Гц | через трансформатор* тока с первичным током, равным конечному значению диапазона измерений и вторичным током 1 А |
Диапазоны показаний | Номинальная частота | Подключение |
0 - 30 В | 50 Гц | непосредственное |
0 - 50; 0 - 150; 0 - 250; 0 - 500 В | 50; 400 Гц | |
0 - 450 В | 50; 400 Гц | с трансформатором * напряжения 380/127 |
0 - 800 В | 50; 400 Гц | с трансформатором* напряжения 690/127 или 660/127 |
0 - 7500 В | 50; 400 Гц | с трансформатором* напряжения 6300/127 |
диапазон рабочих температур | от -50°С до +55 °С |
относительная влажность воздуха | 98% при 40 °С |
приборы вибро- и ударопрочные, выполнены в корпусе брызгозащищенного исполнения. | |
время установления показаний | не более 3 с |
длина шкалы | 180 мм |
угол шкалы | 230° |
масса | не более 1,8 кг |
габаритные размеры | 120х120х165 мм |
средний срок службы | 20 лет |
гарантийный срок эксплуатации | 2 года |
