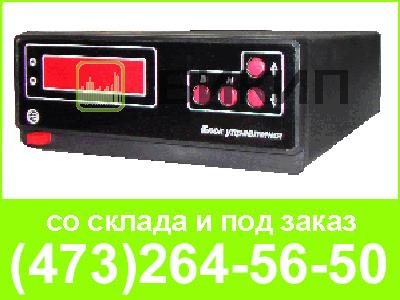

Блоки управления БУ-1М предназначены для измерения, индикации и регулирования температуры в образцовых термостатах и печах.
Специализированные варианты исполнения БУ-1М применяются совместно с термостатами, печами, АЧТ, ПЧТ для поверки первичных датчиков температуры, а также в лабораторных исследованиях и т.п.
Функции, основные достоинства и отличительные особенности:
- тип регулирования пропорционально-интегрально дифференциальное в основном канале и позиционное в дополнительном;
- значения уставок набираются с помощью четырех кнопок, расположенных на лицевой панели и сохраняются при отключенном питании;
- диапазон задания уставок регулирования соответствует диапазону измеряемых температур;
- контроль за переходом фазы через ноль;
- значения измеряемой и устанавливаемой температуры (не одновременно) отображаются на 4-х разрядном знаковом индикаторе;
- связь с компьютером по интерфейсу RS232;
- повышенная помехоустойчивость.
Обозначение и назначение специализированных вариантов исполнения БУ-1М, предназначенных для работы с конкретными объектами
| Тип | Назначение |
| БУ-1М | для работы с печью МТП-2МР-50-500, АЧТ 45/100/1100 |
| БУ-1М-1 | для работы с печью МТП-2МР-70-1000 |
| БУ-1М-2 | для работы с термостатом ТР-1М-300 (ТР-1М-500) |
| БУ-1М-3 | для работы с высокотемпературной печью (ВТП) |
| БУ-1М-4 | для работы с термостатом ТС-600-2 |
| БУ-1М-5 | для работы с термостатом ТЖРК |
| БУ-1М-6 | для работы с термостатом ТР-300-1 |
| БУ-1М-7 | для работы с термостатом ТР-1М-В |
| БУ-1М-8 | для работы с АЧТ 165/40/100 |
| БУ-1М-9 | для работы с печью ПШ 1200-1 |
| БУ-1М-10 | для работы с ПЧТ 540/40/100 |
| БУ-1М-11 | для работы с ПЧТ 280/40/450для работы с ПЧТ 280/40/450 |
| Характеристики | Блоки управления | ||
| БУ-1М-ТП | БУ-1М-ТС | БУ-1М-ПИ | |
| Тип датчика (переключается пользователем) | ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J) | ТСМ (50М, 100М; α=0,00391 ºC-1), ТСП (50П, 100П; > α=0,00391 ºC-1) |
унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В |
| Вид индикации цифровая светодиодная | 4 разряда (высота цифр 14 мм) | ||
| Разрешающая способность при измерении, °С: | |||
| - при передаче данных на индикаторе в диапазоне: | |||
| - для температур -80,0...10,0°С | 0,1 | ||
| - для температур -9,99...0°С /td> | 0,01 | ||
| - для температур 0…9,999 | 0,001 | ||
| - для температур 10…99,99 | 0,01 | ||
| - для температур 100…999,9 | 0,1 | ||
| - для температур 1000…1800 | 1 | ||
| - при передаче на персональный компьютер | 0,0001 | ||
| Основная приведенная погрешность при работе с унифицированным сигналом (0-5) мА, (4-20) мА, (0-10) В, % от диапазона, не более | - | - | 0,25 |
| Основная абсолютная погрешность (без учета погрешности датчика), °С, не более: | |||
| - для ТСП, ТСМ | - | 1 | - |
| - для ТХА(K), ТХК(L) | 3 | - | |
| - для ТПП(S), ТПР(B) | 8 | ||
| Количество каналов измерения | 1 | ||
| Количество основных каналов регулирования | 1 | ||
| Количество дополнительных каналов регулирования | 1 | ||
| Закон регулирования: | |||
| - основной канал регулирования | ПИД-закон | ||
| - дополнительный канал регулирования | 2-х позиционный | ||
| Уставки | 2 независимых набора | ||
| Дискретность задания уставок, °С | 0,1 | ||
| Логика работы выходных устройств (выбирается пользователем с кнопок) | прямой гистерезис ("нагрев") или обратный гистерезис ("охлаждение") | ||
| Погрешность срабатывания выходных устройств, °С | 0,1 | ||
| Индикация замыкания контактов выходных устройств | 1 красный светодиод (для основного канала регулирования) | ||
| Диапазоны задания параметров ПИД-регулирования: | |||
| - коэффициент пропорциональности, % | 10...100 | ||
| - постоянная времени интегрирования, ед. | 10...999 | ||
| Время установления рабочего режима, мин, не более | 15 | ||
| Связь с ЭВМ | RS-232 | ||
| Материал корпуса | металл | ||
| Температура окружающего воздуха, °С | 0...40 | ||
| Питание | ~ 220 В; 50 Гц | ||
| Потребляемая мощность, Вт | 22 | ||
| Габаритные размеры, мм | 270х100х360 | ||
| Масса, кг | 4,5 | ||
| Примечание - Характеристики специализированных исполнений БУ-1М, в основном, соответствуют характеристикам исполнений БУ-1М, имеющих тот же тип датчика | |||
