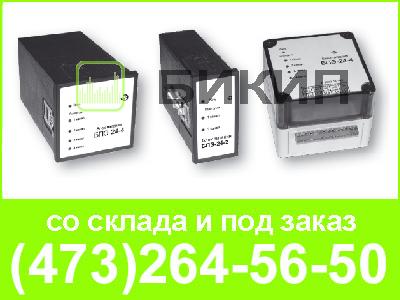

Блоки питания БПЭ предназначены для элек- трического питания датчиков и др. приборов с гальваническим разделением каналов. Одноканальные, двухканальные и четырёхканальные блоки питания моделей БПЭ (далее – прибор или приборы ) предназначены для питания стабилизированным напряжением постоянного тока 24 В или 36 В измерительных преобразователей с унифицированным токовым выходом ( термопреобразователи температуры, давления и других физических величин) в промышленных установках.
Блоки питания БПЭ являются аналогами блоков 4БП36, БПС 90П и др.
Количество каналов | 1, 2 или 4 |
Выходное напряжение канала, В | 24 ± 0,48 или 36 ± 0,72 |
Ток нагрузки, мА(по одному каналу) | 0…50 |
Диапазон рабочих температур, 0С | от 5 до 35 |
Ток срабатывания защиты, не более, мА | 100 |
Ток короткого замыкания, не более, мА | 20 |
Напряжение питания блока | 220 В 50Гц |
Потребляемая мощность, не более, ВА | 3 — для одноканального БП;
8 — для двухканального БП; 15 — для четырехканального БП |
Пылевлагозащищенность | Щитовое исполнение IP20 ГОСТ 14254-96
Настенное исполнение IP54 ГОСТ 14254-96 |
Климатическое исполнение | УХЛ**3.1 |
Устойчивость к мех. воздействиям | N 2 ГОСТ Р52931-2008 |
Габаритные размеры прибора в щитовом исполнении , мм , не более | |
Одно-двухканальный прибор | 48 х 96 х 130 |
четырёхканальный прибор | 96 х 96 х 160 |
Габаритные размеры прибора в настенном исполнении , мм , не более | |
одноканальный прибор | 100 х 60 х 40 |
двухканальный прибор | 92 х 92 х 96 |
четырёхканальный прибор | 110 х 110 х 100 |
Масса прибора, кг, не более | |
одноканального | 0,6 |
двухканального | 1,5 |
четырёхканального | 2.8 |
