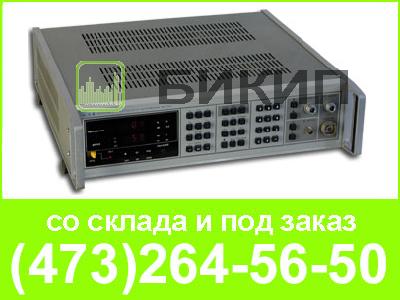

Вольтметр В4-24/1 предназначен для измерения амплитудных и мгновенных значений напряжений повторяющихся и однократных сигналов импульсной и импульсно-модулированной формы, а также переменных сигналов как гармонической, так и сильно искаженной формы с одновременным измерением амплитудных и временных параметров, напряжений постоянного тока обеих полярностей.
Отличительной особенностью прибора является широкая полоса пропускания 700 МГц при высокой точности (основная погрешность 0,5 %)
и скорости измерений до 105 изм/с.
Прибор может использоваться как быстродействующий аналого-цифровой преобразователь и дискретизатор сигналов, а при использовании внешнего дисплея и как широкополосный стробоскопический цифровой осциллограф с возможностью точного измерения амплитудных и временных параметров сигнала.
Широкий динамический диапазон измерения напряжений (от 1 мВ до 1000 в) обеспечивают придаваемые к прибору стробоскопический пробник с делителями-насадками 1:10;1:100 и выносной масштабный усилитель с электронным переключением пределов измерений в комплекте с делителем-насадкой 1:10.
Встроенный в прибор микропроцессор осуществляет управление режимами работы прибора как при задании их с передней панели, так и через интерфейс КОП,
осуществляет самодиагностику прибора.
Вычислительные функции, осуществляемые микропроцессором, характерны для быстродействующих вольтметров.
Помимо измерения напряжений в абсолютных величинах, измерения осуществляются в процентах и децибелах относительно устанавливаемого уровня, проводится усреднение результатов за выбранное число измерений, определение экстремальных значений, длительности и других параметров импульсов. При этом возможны жесткие условия эксплуатации прибора.
| Полоса пропускания, МГц | 0...700 |
| Входное сопротивление, Ом: | |
| согласованный вход | 50 |
| со стробоскопическим пробником на входе | 100х103 |
| стробоскопический пробник с делителями-насадками с программируемым масштабным усилителем на входе | 1х106 |
| Диапазон измерения напряжения, В | 1х10-3 ...1000 |
| Основная погрешность измерения, % | ±0,5 |
| Диапазон длительностей измеряемых импульсов, с | 10х10-9...10 |
| Питание от сети переменного тока, В/Гц | 220/50; 220/400 |
| Потребляемая мощность, В*А | 75 |
| Габаритные размеры, мм | 488x133х478 |
| Масса, не более, кг | 11 |
| Диапазон рабочих температур,°С | от 5 до 40 |
