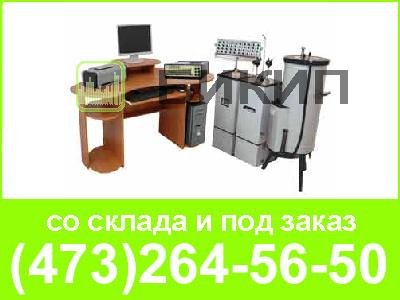

Автоматизированное рабочее место для поверки термометров сопротивления АРМ ПТС представляет собой метрологический комплекс, предназначенный для использования в лабораториях территориальных органов для проведения автоматизированной поверки (калибровки) и градуировки термометров сопротивления в соответствии с ГОСТ Р 8.625-2006, а также поверки (калибровки) и градуировки комплектов термометров сопротивления, предназначенных для измерения разности температур.
Установка состоит из коммутатора измерительного КИ9901, компьютера, набора термостатов и ряда вспомогательных устройств.
Функции автоматизированного рабочего места для поверки термометров сопротивления АРМ ПТС:
Под управлением программного обеспечения, функционирующего в диалоговом режиме работы с пользователем, происходит выполнение следующих функций:
- управление режимом работы измерительного коммутатора, ко входу которого подключаются поверяемые датчики температуры и образцовый термометр сопротивления;
- проверка правильности подключения датчиков и экспресс оценку их работоспособности;
- управление режимом работы регулируемого термостата (в составе рабочего места может работать до 3 регулируемых термостатов);
- слежение за стабилизацией параметров поверяемых датчиков и образцового термометра сопротивления после их установки в термостат;
- формирование результатов поверки по серии измерений;
- формирование протокола поверки с сохранением результатов в базе данных;
- градуировка и поверка термометров сопротивления;
- поверка парных датчиков;
- просмотр результатов предыдущих поверок;
- проведение метрологического обслуживания АРМ с формированием соответствующих протоколов;
- обеспечение доступа к подробному файлу справки, содержащему текстовую и графическую информацию в объеме, достаточном для обучения неподготовленного пользователя работе с АРМ ПТС.
При проведении поверки (градуировки) в нескольких температурных точках, достаточно указать значения этих точек или границы температурного диапазона и шаг перестройки по температуре (остальная часть поверочных работ выполняется без участия поверителя).
Комплектность автоматизированного рабочего места для поверки термометров сопротивления АРМ ПТС
Программное обеспечение
Документация
Коммутатор измерительный КИ9901 с клеммной панелью
Комплектом кабелей
Поставляется дополнительно (при необходимости)
Компьютер
Принтер
Эталонный термостат сопротивления ЭТС-100
Термостат нулевой ТН-1М
Термостат паровой ТП-2М
Термостат регулируемый ТР-1М
Криостат регулируемый КР-40-2
Криостат КР-190-1
Устройство для дробления льда УДЛ-2
Сетевой удлинитель
| Характеристики | АРМ ПТС |
| Диапазон температур, в котором возможно проведение поверки и калибровки | определяется диапазоном температур, воспроизведение которых обеспечивают используемые термостаты |
| Типы поверяемых датчиков | медные и платиновые термометры сопротивления с R0 не более 1000 Ом |
| Количество одновременно поверяемых датчиков, шт | до 10 |
| Классы поверяемых датчиков по ГОСТ Р 8.625-2006 | AА, А, B, C |
| Схема подключения датчиков | 2-х, 3-х, 4-х проводная |
| Время измерения по одному каналу, с | 5 ... 16 |
| Время установки рабочего режима, ч, не более | 2, определяется временем выхода термостата на заданный температурный режим |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.1 |
| Температура окружающего воздуха, °С | 20±5 |
| Питание | ~ 220 В; 50 Гц |
| Потребляемая мощность КИ9901, Вт, не более | 15 |
| Габаритные размеры КИ9901 (без клеммной панели, мм, не более | 270х110х355 |
| Масса КИ9901, кг, не более | 4 |
