Корректное измерение силы тока и напряжения в сети возможно при соблюдении следующего условия: эти показатели не должны превышать предел измерений амперметра или вольтметра, в противном случае – прибор может прийти в негодность, перегореть.
Если сила тока или напряжение в сети больше предела измерения устройства, необходимо использовать добавочные измерительные преобразователи, такие как шунты и добавочные сопротивления.
При подключении шунта с амперметром происходит перераспределение нагрузки: часть тока идет через амперметр, другая часть – через подключенный шунт, аналогично, напряжение распределяется при соединении добавочного сопротивления и вольтметра.
Использование этих шунтов и добавочного сопротивления позволяет значительно расширить пределы показаний измерительных устройств.
|
Р4201 |
|||
|
Диапазон измерений |
Класс точности |
Условия эксплуатации |
|
|
номинальный ток |
номинальное напряжение |
||
|
1 или 5 mA |
1000 V |
0,5 |
Температура -60...+60° С, относительная влажность 98% при температуре +40° С. Ударопрочность: ускорение 150 m/s2, частота ударов 10...50 в min. Вибропрочность: ускорение 30 m/s2, частота 10...120 Hz. Виброустойчивость: ускорение 10 m/s2, частота 20 Hz. |
|
5 mA |
1500 V |
||
|
1 mA |
2500 V |
||
|
5 mA |
3000 V |
||
|
1 mA |
4000 V |
||
|

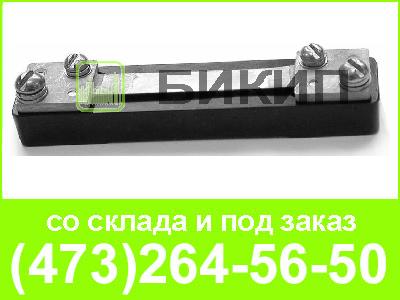

75ШИС |
||||
|
А - 20; 30; 50; 75; 100; 150; 200; 300; 500; 600; 1000; 1500; 2500; 4000; 6000; 7500; 10000; 15000 |
75 mV |
0,5 |
Температура -40...+50° С, относительная влажность 98% при температуре +40° С. Ударопрочность: ускорение 150 m/s2, частота ударов 10...50 в min. Вибропрочность: ускорение 30 m/s2, частота 10...120 Hz. |
|
|
75ШИСВ |
||||
|
А - 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500 |
75 mV |
0,5 |
||
|
75ШИСВ.2 |
||||
|
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 |
75 mV |
0,5 |
||
|
60ШИСВ.2 |
||||
|
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 |
60 mV |
0,5 |
||
|
75ШИСВ.1 |
||||
|
А - 10; 20; 100; 200; 1000; 2000 |
75 mV |
0,2 |
Температура 0...+50° С, относительная влажность 80% при температуре +25° С. Шунты выдерживают двухкратные перегрузки в течение 0,5s. Шунты являются вибро-, ударопрочными. |
|
