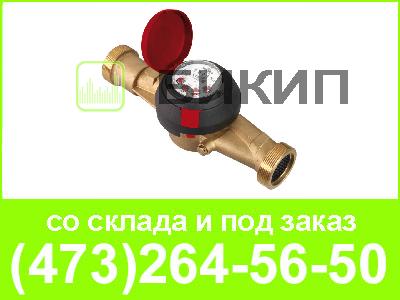

Одноструйные крыльчатые счетчики сухого типа ВСГ-40, диаметром рабочего прохода DN 40 предназначаются для измерения объема воды, протекающего по трубопроводам, как холодного, так и горячего водоснабжения, качество которой должно соответствовать требованиям стандартов для питьевой воды в соответствии с санитарно-эпидемиологическими правилами и нормами 2.1.4.1074-01, и сетевой воды соответствующей требованиям СНиП 41-02-2003. Максимальное давление воды в трубопроводе должно быть 16 кгс/см2, допустимый диапазон температур от +5 до +150 0С.
Счетчики ВСГ-40 устанавливаются в обогреваемых помещениях с температурой воздуха не ниже +5 и не выше +50 0С и влажностью до 80 %. Установка должна производиться на трубопроводах только горизонтального расположения с использованием насадок, стабилизирующих поток, которые входят в комплект, или на прямых участках трубопроводов длиной не менее:
- 240 мм.- до счетчика,
- 50 мм.- после счетчика.
В случае использования переходников для подсоединения к трубопроводу, они должны располагаться за пределами требуемых прямых участков.
Перед счетчиком требуется устанавливать сетчатый или магнитный фильтр и регулярно его прочищать.
Счетчики воды ВСГ-40 можно подсоединять к трубопроводу не подходящему по диаметру, важно чтобы пропускная способность трубопровода была не меньше номинальной, равной половине максимального расхода, при котором счетчик может бесперебойно работать на протяжении всего срока эксплуатации.
Место расположения должно обеспечивать свободный доступ для профилактического осмотра и снятия показаний и защищать:
- от атмосферных осадков,
- от случайного механического воздействия, способного привести к повреждению.
Технические особенности:
- возможно подключение на коротких участках при использовании заводских промежуточных элементов, входящих в комплектацию,
- не чувствительны к воздействию сильных магнитных и электромагнитных полей,
- простота установки,
- все счетчики горячей воды ВСГ-40 проходят по ускоренной технологии обязательные заводские испытания на долговечность в экстремальных условиях при максимально допустимой температуре воды.
Срок эксплуатации до очередной метрологической проверки - четыре года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диаметр условного прохода, DN | 40 |
| Тип: | крыльчатый, одноструйный, сухого типа |
| Температура, °С: | +5...+150 |
| Расход воды, м3/ч, для счетчиков горячей воды | |
| - наименьший Q min Класс А / Класс В | 0,3 |
| - переходный Qt Класс А / Класс В | 1,0 |
| номинальный Qn класс А и класс В | 10,0 |
| наибольший Qmax класс А и класс В | 20 |
| Порог чувствительности, м3 /ч, не более | 0,1 |
| Максимальное рабочее давление: | 1,6 МПа |
| Потеря давления: | при максимальном расходе не превышает 0,1 МПа |
| Наибольшее значение роликового указателя: | 999999 |
| Наименьшая цена деления, м3 | 0,0005 |
| Присоединение к трубопроводу | резьбовое 2” |
| Габаритные размеры (Д?В?Ш), мм, не более | 300?110?93 |
| Масса счетчиков, кг | 2,8 |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок | 24 месяцев |
| Межповерочный интервал | 4 года |
| Комплект поставки | Счетчик - 1шт; паспорт - 1экз; руководство по эксплуатации - 1экз; упаковка - 1шт |
