Описание товара:

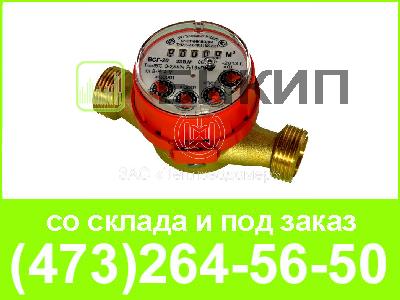

Водомеры ВСГ-20 используются для точного измерения количества потребляемой холодной или горячей воды при условиях:
- диапазон температуры воды от +5 до +95 0С;
- давление до 1,6 МПа;
- максимальный расход 5,0 м3/час, 63 м3/сутки;
- диаметр водопроводных труб до 3/4 дюйма.
Вода должна быть очищена от твердых примесей и растворимых солей. Качество воды должно соответствовать нормам стандарта и санитарных правил.
Счетчики воды ВСГ-20 снабжены четырьмя стрелочными датчиками, фиксирующими доли м3 и роликовым датчиком для показания полных кубометров.
Подключение осуществляется резьбовыми муфтами диаметром один дюйм.
Место и способ установки:
Рекомендуется устанавливать счетчики в местах, надежно защищенных от:
- грязи;
- затопления;
- ударов;
- вибраций.
При монтаже устройства и во время эксплуатационного периода следует предусматреть определенные детали:
- Рекомендуемый температурный режим помещения должен лавировать от +5 до +50 0С, влажность не более 80%.
- При установке необходимо учитывать возможность свободного доступа для снятия показаний.
- Крепить счетчики ВСГ-20 можно на водопроводах, расположенных горизонтально и вертикально.
- Для исключения неравномерности потока через счетчик, нужно установить заводские стабилизаторы или выбрать перед счетчиком участок водопровода, без ответвлений и изгибов, длиной не менее 100 мм.
Предпочтительные показатели:
- Высокая точность измерения.
- Надежность работы.
- Требуют небольшой установочной площадки.
- Длительный период эксплуатации, благодаря работе механизма без непосредственного соприкосновения с водой. Вращение крыльчатки передается магнитами через стенку.
- Конструкционное решение защиты от воздействия магнитного поля.
Счетчики горячей воды ВСГ-20 имеют срок работы между плановыми проверками четыре года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диаметр условного прохода, DN | 20 |
| Тип: | крыльчатый, одноструйный, сухого типа |
| Температура, °С: | +5...+95 |
| Расход воды, м3/ч, для счетчиков горячей воды | |
| - наименьший Q min Класс А / Класс В | 0,1/0,05 |
| - переходный Qt Класс А / Класс В | 0,25/,02 |
| номинальный Qn класс А и класс В | 2,5 |
| наибольший Qmax класс А и класс В | 5,0 |
| Порог чувствительности, м3 /ч, не более | 0,02 |
| Максимальное рабочее давление: | 1,6 МПа |
| Потеря давления: | при максимальном расходе не превышает 0,1 МПа |
| Наибольшее значение роликового указателя: | 99999 |
| Наименьшая цена деления, м3 | при максимальном расходе не превышает 0,1 МПа |
| Присоединение к трубопроводу | резьбовое 1” |
| Габаритные размеры (Д?В?Ш), мм, не более | 130?75?70 |
| Масса счетчиков, кг | 0,75 |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок | 24 месяцев |
| Межповерочный интервал | 6 лет |
| Комплект поставки | Счетчик - 1шт; паспорт - 1экз; упаковка - 1шт |
