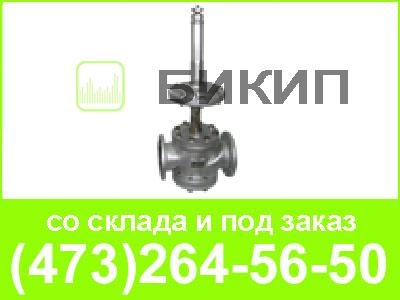

Универсальный регулятор расхода и давления УРРД предназначен для автоматического поддержания постоянного давления, перепада давлений и расхода на абонентских вводах жилых, общественных и промышленных зданий.
Регулятор состоит из регулирующего фланцевого клапана и мембранного исполнительного механизма.
Исполнение: НО – нормально открытое; НЗ – нормально закрытое.
Условия эксплуатации
- Температура окружающей среды от 5?С до 50?С
- Относительная влажность воздуха до 80 % при температуре 35?С
- Регулируемая среда – сетевая вода систем теплоснабжения и водоснабжения до 150?С
- Условное давление 1,6 МПа
Принцип работы:
Принцип действия регулятора УРРД основан на изменении площади сечения проходного отверстия, и соответственно, расхода среды, проходящей через корпус клапана в зависимости от перемещения затвора.
Движение затвору сообщается через шток от мембраны под воздействием давления регулируемой среды, поступающей через штуцер, и уравновешиваемого усилием упругой деформации пружины.
Положение и способ монтажа:
Регулятор УРРД устанавливается в любом положении на горизонтальном и вертикальном участке трубопровода, так, чтобы направление течения рабочей среды через клапан соответствовало направлению стрелки на корпусе.
Перед регулятором УРРД рекомендуется устанавливать сетчатый фильтр ФСФ.
Технические характеристики:
| Параметры изделия | УРРД-2 |
|---|---|
| Регулируемая и регулирующая среда | сетевая вода систем теплоснабжения |
| Условное давление регулируемой среды, МПа (кгс/см²) | 1,6 (16) |
| Условное давление регулирующей среды, МПа (кгс/см²) | 0,2 - 1,0 (2 - 10) |
| Температура регулируемой среды, °С, не более | 180 |
| Температура регулирующей среды, °С, не более | 180 |
| Зона нечувствительности, % от верхнего предела настройки, не более | 2,5 |
| Зона пропорциональности, % от верхнего предела настройки, не более | 40 |
| Относительная нерегулируемая протечка затвора, %, не более | 0.6 Kv |
| Диаметр условного прохода, Ду, мм |
Диапазон настройки, МПа | Условная пропускная способность Kv±20%, м³/ч | Габаритные размеры, мм | Присоединительные размеры, мм (фланцы по ГОСТ 12815-80) |
Масса, кг, не более | |||
|---|---|---|---|---|---|---|---|---|
| Диаметр крышки гидрокамеры | Высота регулятора | Строительная длина | ||||||
| 25 | 0,01 - 0,04 | 6 | 222 x 690 x 160 | - | 85 | 22 | ||
| 32 | 0,01 - 0,04 | 10 | 222 x 710 x 180 | 105 | 27 | |||
| 50 | 0,01 - 0,04 | 25 | 222 x 720 x 230 | 125 | 28 | |||
| 80 | 0,01 - 0,04 | 60 | 222 x 770 x 310 | 195 | - | 44 | ||
| 100 | 0,01 - 0,04 | 100 | 222 x 940 x 350 | 220 | 110 | |||
| 150 | 0,01 - 0,04 | 250 | 222 x 990 x 480 | 280 | 150 | |||
| 25 | 0,04 - 0,16 | 6 | 172 x 690 x 160 | - | 85 | 21 | ||
| 32 | 0,04 - 0,16 | 10 | 172 x 710 x 180 | 105 | 26 | |||
| 50 | 0,04 - 0,16 | 25 | 172 x 720 x 230 | 125 | 27 | |||
| 80 | 0,04 - 0,16 | 60 | 172 x 770 x 310 | 195 | - | 43 | ||
| 100 | 0,04 - 0,16 | 100 | 172 x 940 x 350 | 220 | 110 | |||
| 150 | 0,04 - 0,16 | 250 | 172 x 990 x 480 | 280 | 150 | |||
| 25 | 0,16 - 0,6 | 6 | 132 x 690 x 160 | - | 85 | 20 | ||
| 32 | 0,16 - 0,6 | 10 | 132 x 710 x 180 | 105 | 25 | |||
| 50 | 0,16 - 0,6 | 25 | 132 x 720 x 230 | 125 | 26 | |||
| 80 | 0,16 - 0,6 | 60 | 132 x 770 x 310 | 195 | - | 42 | ||
| 100 | 0,16 - 0,6 | 100 | 132 x 940 x 350 | 220 | 110 | |||
| 150 | 0,16 - 0,6 | 250 | 132 x 990 x 480 | 280 | 150 | |||
