- Напряжение 5 кВ, ток 140 мА
- Погрешность установки напряжения ? 3%
- Пульсации ≤ 5%
- Цифровая индикация
- Встроенный источник тока 0 - 25 А
- Измерение сопротивления защитного заземления 0,01 - 0,5 Ом

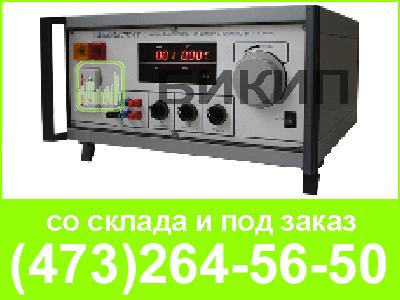

Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции. Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.
Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100-140 мА.
Технические характеристики:
| Выходное напряжение:
постоянное переменное |
0 - 2 кВ, 0 - 5 кВ 0 - 2 кВ, 0 - 5 кВ | ||
| Ток нагрузки | ≤ 1,0 мА | ||
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при нагрузке 1 мА | ≤ 5% | ||
| Приведенная погрешность выходного напряжения | ≤ 3% | ||
| Приведенная погрешность измеренния тока | ≤ 10% | ||
| Ток срабатывания защиты | 100 - 140 мА | ||
| Время пропадания выходного напряжения при срабатывании защиты | ≤ 1 с | ||
| Пределы регулировки встроенного источника тока | 0 - 25 А | ||
| Предел измерения сопротивления целостности соединения цепи | 0,01 - 0,5 Ом | ||
| Общие характеристики | |||
| Питание | 220 В, 50 Гц | ||
| Потребляемая мощность | ≤ 500 В · А | ||
| Габаритные размеры (HxWxD) | 280х480х475 мм | ||
| Масса | 30 кг | ||
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С | ||
Заменяет приборы: УПУ-21/1
