- напряжение 10 кВ, ток 50 мА, мощность 500 Вт (УПУ-21)
- напряжение 5 кВ, ток 100 мА, мощность 600 Вт (УПУ-21/1)
- напряжение 10 кВ, ток 100 мА, мощность 1200 Вт (УПУ-21/2)

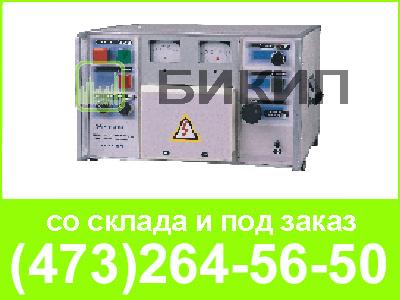

Высоковольтные измерительные (испытательные) установки УПУ-21, УПУ-21/1, УПУ-21/2 предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.
Установки могут найти применение в научно-исследовательских институтах, в испытательных лабораториях, ремонтных мастерских, на базах для технического развития, на предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры.
Технические характеристики:
| Параметр | УПУ-21 | УПУ-21/1 | УПУ-21/2 |
| Выходное постоянное напряжение, кВ | 0 - 3 0 - 10 | 0 - 2 0 - 5 | 0 - 3 0 - 10 |
| Выходное переменное напряжение, кВ | 0 - 3 0 - 10 | 0 - 2 0 - 5 | 0 - 3 0 - 10 |
| Измерение тока утечки | 0 - 50 мА | 0 - 100 мА | 0 - 100 мА |
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 ма | ≤5% | ≤5% | ≤5% |
| Погрешность установки выходного напряжения | ≤4% | ≤3% | ≤3% |
| Ток срабатывания защиты, мА | до 50 | 100 - 120 | 100 - 120 |
| Выходная мощность, Вт | 500 | 600 | 1200 |
| Общие характеристики | |||
| Питание | 220 В, 50 Гц | ||
| Габаритные размеры (HxWxD) | 280х480х475 мм | ||
| Масса, кг:
УПУ-21, УПУ-21/1 УПУ-21/2 | 30 42 | ||
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С | ||
Заменяет приборы: УПУ-1М, УПУ-10, УПУ-10М
