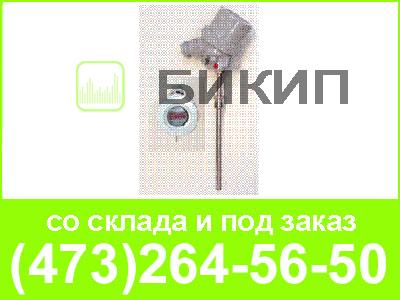

Назначение
Измерение температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру, с выдачей информации о температуре в виде выходного токового сигнала 4 … 20 мА и одновременной индикацией измеряемой температуры на экране встроенного в клеммную головку ЦД
Конструктивные особенности
Клеммная головка – типа "Г2";
материал защитной арматуры - сталь 12Х18Н10Т или сталь 10Х17Н13М2Т;
подвижный штуцер М20х1,5
Клеммная головка типа "Г11";
материал защитной арматуры - сталь 12Х18Н10Т или сталь 10Х17Н13М2Т;
подвижный штуцер М20х1,5
Клеммная головка – типа "Г2";
материал защитной арматуры - сталь 12Х18Н10Т или сталь 10Х17Н13М2Т;
без штуцера
Клеммная головка типа "Г11";
материал защитной арматуры - сталь 12Х18Н10Т или сталь 10Х17Н13М2Т;
без штуцера
Общие технические характеристики
| Диапазон измеряемых температур, С | от минус 50 до +50; от минус 50 до +100;
от минус 50 до +150; от минус 25 до +25; от 0 до +50; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +150; от 0 до +300; от 0 до +400; от 0 до +500 | Верхний предел диапазона измеряемых температур, С
- для ТС моделей ТСМУ 014.ИНД, ТСМУ 014.К.ИНД - для ТС моделей ТСПУ 014.К.ИНД; - для ТС моделей ТСПУ 014.ИНД |
+180; +200; +500 |
| Выходной токовый сигнал, мА | 4-20 |
| Зависимость выходного токового сигнала от измеряемой температуры | линейная |
| Основная приведенная погрешность, %, не более | ± 0,25; ± 0,5; ± 1,0 |
| Дополнительная приведенная погрешность вызванная изменением температуры окружающей среды, %/С, не более | ± 0,01 |
| Индикация ЦД | светодиодная, 4-хразрядная (высота цифр - 9,5 мм) |
| Суммарная приведенная погрешность индицируемого значения измеряемой температуры на экране ЦД, %, не более | ±0,30; ±0,60; ±1,1 |
| Дополнительная приведенная погрешность индицируемого значения измеряемой температуры на экране ЦД от изменения температуры окружающей среды, %/С, не более | ±0,02 |
| Диапазон температуры окружающей среды в зоне клеммной головки,С, при обеспечении технических характеристик ТС:
- при измерении выходного токового сигнала - при индикации на экране ЦД значений измеряемой температуры |
от минус 60 до +70; от минус 20 до +70 |
| Показатель тепловой инерции, определённый при коэффициенте теплоотдачи практически равном бесконечности, с, не более, для ТС с диаметром защитной арматуры:
- 10 мм - 10 мм с переходом на O 8 мм на длине 60 мм; 8 мм - 5 мм; 6 мм |
15 9 6 |
| Схема подключения ТС к линии потребителя | 2-хпроводная |
| Напряжение питания, В | от 13 до 34 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Сопротивление нагрузки, кОм, не более | (Uфакт.-13)/20 |
| Количество каналов измерения | 1 |
| Длина погружаемой части защитной арматуры l, мм | от 60 до 3150 |
| Диаметр погружаемой части защитной арматуры, мм | 5; 6; 8; 10/8; 10 |
| Тип штуцера | подвижные штуцеры М20х1,5; М27х2;
неподвижные штуцеры М20х1,5; М27х2; К1/2"; К3/4"; R1/2; R3/4; G1/2; неподвижные усиленные штуцеры М20х1,5; М27х2; К1/2"; К3/4"; R1/2; R3/4; G1/2; передвижные штуцеры М20х1,5; М27х2 (не входят в комплект поставки) |
| Условное гидростатическое давление измеряемой среды Ру, МПа, не более | 6,3 – для ТС без штуцера;
16 – для всех остальных ТС |
| Вибропрочность по ГОСТ 12997 | N2 |
| Климатическое исполнение по ГОСТ 15150 | О1 |
| Степень защиты от воды и твердых тел (пыли) по ГОСТ 14254 | IP65 |
| Материал защитной арматуры | нержавеющая сталь 12Х18Н10Т;
нержавеющая сталь 10Х17Н13М2Т |
| Материал клеммной головки | литьевой алюминиевый сплав АК-12 |
| Межповерочный (межкалибровочный) интервал | 2 года |
| Средняя наработка до отказа, ч , не менее | 100 000 |
| Модели ТС | Диапазоны измеряемых температур, С | Выходной токовый сигнал, мА |
| ТСМУ 014.10.ИНД, ТСПУ 014.10.ИНД | от минус 50 до +50 | 4 … 20 |
| ТСМУ 014.11.ИНД, ТСПУ 014.11.ИНД | от минус 50 до +100 | |
| ТСМУ 014.12.ИНД, ТСПУ 014.12.ИНД | от минус 50 до +150 | |
| ТСМУ 014.13.ИНД, ТСПУ 014.13.ИНД | от минус 25 до +25 | |
| ТСМУ 014.14.ИНД, ТСПУ 014.14.ИНД | от 0 до +100 | |
| ТСМУ 014.15.ИНД | от 0 до +180 | |
| ТСПУ 014.15.ИНД | от 0 до +200 | |
| ТСМУ 014.16.ИНД, ТСПУ 014.16.ИНД | от 0 до +50 | |
| ТСМУ 014.17.ИНД, ТСПУ 014.17.ИНД | от 0 до +150 | |
| ТСПУ 014.18.ИНД | от 0 до +300 | |
| ТСПУ 014.19.ИНД | от 0 до +400 | |
| ТСПУ 014.20.ИНД | от 0 до +500 |
