Термопреобразователи (ТП) моделей ТХА(ТХК)-2088-ОК-АС и ТСП(ТСМ)-1088-ОК-АС, имеют одинаковые внешние размеры и технические характеристики, что и термопреобразователи ТХА(ТХК)-2088 и ТСП(ТСМ)-1088, но внутри их защитной арматуры, кроме чувствительных элементов размещен еще дополнительно герметичный цилиндрический канал (трубка), закрытый со стороны головки резьбовой пробкой.
Наличие такого канала обеспечивает при эксплуатации термопреобразователей следующие дополнительные возможности:
а) В процессе эксплуатации, не снимая термопреобразователь серии ОК (оперативный контроль) с объекта, который находится под давлением, посредством ввода в дополнительный канал контрольного (образцового) термометра, например, термометр образцовый 3 разряда ТСП-ОМ, произвести проверку достоверности его показаний и принять решение о его дальнейшей эксплуатации.
При проведении нескольких таких проверок в разных точках диапазона измерения температур можно осуществить бездемонтажную поверку термопреобразователя серии ОК, определить поправки к его показаниям, вычислить коэффициенты аппроксимирующего полинома действительной статической характеристики (ДСХ). По ДСХ ТП можно изменить передаточную функцию вторичного прибора, на- пример, усилителей типа ПНУ-ТП и ПНУ-ТС и тем самым повысить точность измерения температуры и продлить срок эксплуатации термопреобразователя.
б) При отказе термопреобразователя и невозможности остановить объект контроля для демонтажа отказавшего ТП, измерение и контроль температуры объекта можно продолжить по показаниям контрольного (образцового) ТП, помещенного в дополнительный канал штатного ТП.
Если номинальные статические характеристики (НСХ) штатного ТП совпадают с контрольным ТП, например, ХА(К) и ХА(К), то к выводным клеммам ТП подключается контрольный ТП, если НСХ не совпадает, то получив нормируемый сигнал 4-20 мА от контрольного датчика, например, с помощью усилителей типа ПНУ ввести его в систему контроля температуры объекта в нужном месте.
Преобразователи термоэлектрические ТХА-2088-ОК-АС, ТХК-2088-ОК-АС с герметичной головкой изготавливаются с изолированным или неизолированным рабочим спаем из термопарного кабеля КТМС(ХА) или КТМС(ХК) в стальной оболочке.
Преобразователи термоэлектрические ТХА(ТХК)-2088-ОК-АС имеют дополнительный встроенный в защитную арматуру канал, выполненный из стальной капиллярной трубки, для ввода малогабаритного кабельного образцового термометра сопротивления диаметром до 1,6мм для проведения поверки термопреобразователей без их демонтажа с объекта. Дополнительный канал заглушен со стороны рабочего конца. Со стороны головки открытый канал закрыт резьбовой металлической пробкой, исключающей загрязнение внутренней полости канала и позволяющей после ее открывания ввести образцовый термометр в канал, например ТСП-ОМ.
| НСХ по ГОСТ Р 8.585-2001: ТХА-2088-АС
ТХК-2088-АС |
ХА(К) ХК(L) |
| Диапазон измеряемых температур,°С | От минус 40 до 400 (600, 800) |
| Класс допуска по ГОСТ Р 8.585-2001 | 2 |
| Класс безопасности по НП-001-97 | 2Н, 2НУ, 3Н, 3НУ, 4 |
| Время термической реакции для исполнений, в зависимости от модификации, конструктивного исполнения и конструкции рабо- чего спая, с, не более:
исполнения по рис. 1, 2 исполнения по рисунку 3 |
40
15 |
| Рабочее давление измеряемой среды Р, МПа:
для исполнений по рисункам 1 для исполнений по рисункам 2, 3 |
атмосферное
3,6 |
| Рабочие параметры окружающей среды:
диапазон температур,?С абсолютное давление относительная влажность при температуре до 35°С |
От минус 45 до 60 атмосферное
до 98% |
| Защищенность от воды и пыли по ГОСТ 14254-96 | IР67 |
| Категория сейсмостойкости по НП 031-01 | 1 |
| Материал защитной арматуры по ГОСТ 5632-72 | 08Х18Н10Т |
| Материал головки по ГОСТ 5632-72 | 12Х18Н10Т |
| Установленный срок службы, лет | 10 |
Термопреобразователи удовлетворяют повышенным требованиям к приборам для АЭС по сле- дующим внешним воздействиям:
• ударные (ускорение 3g) и вибрационные (ускорение 2g при частоте до 120 Гц) нагрузки;
• сейсмические воздействия уровня МР3 интенсивностью 9 баллов по шкале МSК-64;
Термометры сопротивления ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС из- готавливаются с одним или двумя чувствительными элементами (ЧЭ) из платиновой (ТСП) или медной (ТСМ) проволоки, помещенными в защитную арматуру из коррозионно- стойкой стали. Внутри защитного чехла термометров ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС размещен допол- нительный канал, выполненный из стальной капиллярной трубки, предназначенный для установки внутри него образцового кабельного термометра сопротивления диаметром до 1,6мм, позволяющего измерять температуру рабочего конца монтажной части в месте размещения ЧЭ во время поверки калибровки термометров без демонтажа их с объекта. Дополнительный канал заглушен со стороны рабочего конца, со стороны головки открытый канал закрыт резьбовой металлической пробкой, ис- ключающей загрязнение внутренней полоски канала и позволяющей после ее откручивания ввести образцовый термометр в канал.
| НСХ по ГОСТ Р 8.625-2006: ТСП-1088-ОК-АС рис. 1 — 3
ТСМ-1088-ОК-АС рис. 1 — 3 |
46П, 50П, 100П, Рt100
50М, 100М |
| Диапазон измеряемых температур,?С ТСП-1088-ОК-АС по рис. 1 — 3
ТСМ-1088-ОК-АС по рис. 1 — 3 |
От минус 50 до 450
От минус 50 до 150 |
| Класс допуска по ГОСТ Р 8.625-2006: ТСП-1088-ОК-АС рис. 1 — 3
ТСМ-1088-ОК-АС рис. 1 — 3 |
А, В, С В, С |
| Класс безопасности по НП-001-97
ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС по рис. 1 – 3 |
2Н, 2НУ, 3Н, 3НУ, 4 |
| Время термической реакции для исполнений, в зависимости от модификации, конструктивного исполнения и конструкции рабочего спая, с, не более: ТСП(ТСМ)-1088-АС:
по рис. 1, 2 по рис. 3 |
40 20 |
| Рабочее давление измеряемой среды, Ру, МПа: ТСП(ТСМ)-1088-АС:
по рис. 1 по рис. 2, 3 |
0,25 3,6 |
| Рабочие параметры окружающей среды:
диапазон температур, С абсолютное давление относительная влажность при температуре до 35С |
От минус 45 до 60 атмосферное до 98% |
| Защищенность от воды и пыли по ГОСТ 14254-96: ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС по рис. 1 – 3 | IР67 |
| Категория сейсмостойкости по НП 031-01 | 1 |
| Материал защитной арматуры по ГОСТ 5632-72 | 08Х18Н10Т |
| Материал головки по ГОСТ 5632-72 | 12Х18Н10Т |
| Установленный срок службы, лет | 10 |
Термометры сопротивления удовлетворяют повышенным требованиям к приборам для АЭС по следующим внешним воздействиям:
• ударные (ускорение 3g) и вибрационные (ускорение 2g при частоте до 120 Гц) нагрузки;
• сейсмические воздействия уровня МР3 интенсивностью 9 баллов по шкале МSК-64. Термометры сопротивления могут устанавливаться на объекте с использованием установочных из-
делий (защитных гильз, бобышек и передвижных штуцеров), выпускаемых по техническим условиям
ТУ 4211-106-12150638-2009.

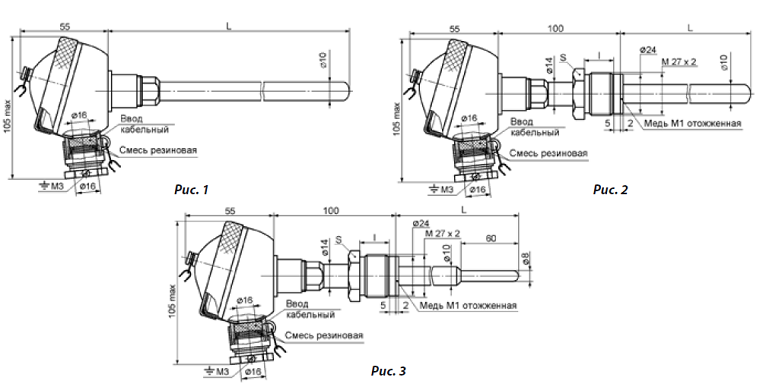

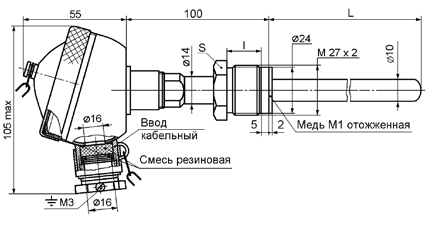

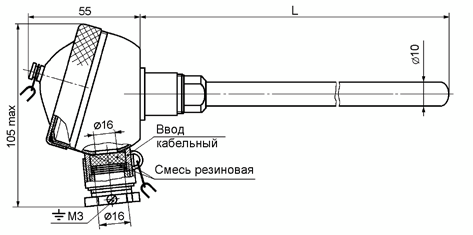

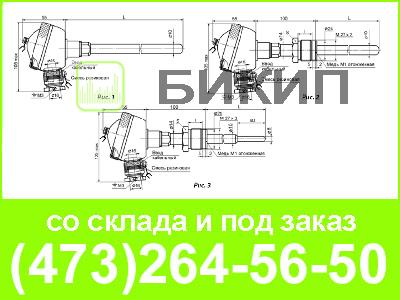

| Рис. | Размеры,мм | НСХ | Кол. ЧЭ | Схема соедин. | |||
| L | D | D1 | S | ||||
| 1 | 250 — 2500 | — | — | — | 46П, 50П, 100П, Pt100 | 1 | 3, 4 |
| 250 — 630 | 1, 2 | 2 | |||||
| 250 — 2500 | 50М, 100М | 1 | 3, 4 | ||||
| 250 — 630 | 2 | ||||||
| 2, 3 | 80 — 2500 | М27х2 | 24 | 32 | 46П, 50П, 100П, Pt100, | 1 | 3, 4 |
| 80 — 500 | 1, 2 | 2 | |||||
| 80 — 2500 | 50М, 100М | 1 | 3, 4 | ||||
| 80 -250 | 2 | ||||||
Для термометров сопротивления класса А и выше не допускается использование двухпроводной схемы. Длина монтажной части L выбирается из ряда 80, 100, 120, 160мм. Свыше 160мм и до 250мм – из ряда Rа10 ГОСТ 6636. По заявке заказчика допускается поставка термометров сопротивления с любой промежуточной длиной монтажной части. По согласованию с изготовителем допускается поставка термопреобразователей с защитной арматурой из других материалов, не указанных в таблице.
