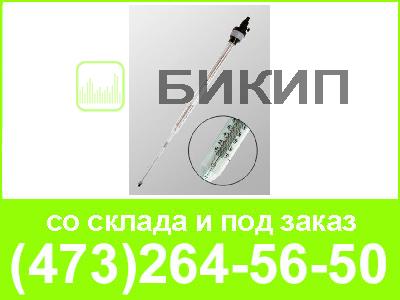

Электроконтактный термометр для поддержания заданной температуры в инкубаторе.
Изготавливается по ТУ.
Работают в цепях постоянного и переменного тока в безыскровом режиме.
Допускаемая электрическая нагрузка на контактах не более 1 В*А при токе не более 0,04 А и при напряжении на контактах не более 220 В.
Конструкция
Соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт – нижний конец
вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по
аналу капилляра с помощью магнита, вращающего микровинт.
На вложенной шкальной пластине из стекла молочного цвета нанесены две шкалы: верхняя служит для предварительной
настройки термометра на заданную температуру (по положению нижнего среза подвижной гайки на шкале);
нижняя – для корректирования настройки по положению жала (нижнего конца вольфрамовой проволоки), отсчитанного по шкале
и показанию контрольного термометра.
Технические характеристики
| Марка | Диапазон измерения температуры, ºC | Цена деления шкалы, ºC | Длина термометра, мм | Термом. жидкость |
| ТПИ-83 | 0...+50 | 1 | 355±10 | ртуть |
