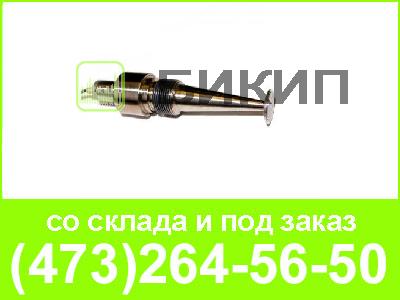

ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.198 ТУ)
Предназначен для измерения температуры криогенных жидкостей и их паров. Чувствительный элемент термометра –платиновая проволока диаметром 50 мкм, намотанная бифилярно в виде плоской спирали. Материал корпуса - сталь 12Х18Н10Т. Установка термометра на изделие производится в специальный штуцер с резьбой М16х1-6g. Модификации ТП 198 – 06…ТП 198 – 17 отличаются от остальных наличием контровочного отверстия. Термометр имеет восемнадцать модификаций.
| ТП 198 - 01 - 02 - 12 - 13 - 14 |
- 03 - 04 - 05 - 15 - 16 - 17 |
- 06 | - 07 | - 08 | - 09 | - 10 | - 11 | |
| Диапазон измерения, °С | -260 - +180 | |||||||
| Сопротивление, при 0°С, Ом | 100 ± 0,15 | 500 ± 1,00 | 17 ± 0,15 | 25 ± 0,25 | 34 ± 0,25 | 46 ± 0,15 | 53 ± 0,15 | 60 ± 0,25 |
| Температурный коэффициент сопротивления, 1/град* | 0,00391 | |||||||
| Погрешность, °С | 0,1 - 0,9 | |||||||
| Показатель термической инерции, с, не более | 3 | |||||||
| Ресурс работы, ч | 15000 | |||||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||||||
| Длина кабеля, мм | 250 ± 10 | |||||||
| Соединитель (разъём) | свободные концы | |||||||
| Схема подсоединения | четырехпроводная | |||||||
| Длина погружаемой части, мм /масса, г ТП 198, -03, -12, -15 ТП 198 -01, -04, -13, -16 ТП 198 -14 ТП 198 -02, -05…-11, -17 |
30/58 40/63 56/74 56/74 |
|||||||
| Диаметр погружаемой части, мм | 20 | |||||||
| Длина кабеля, мм | 250 ± 10 | |||||||
| Масса, г, не более | 60 | |||||||
