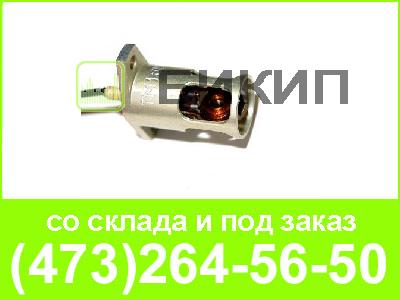

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.166 ТУ)
Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Термометр крепится на изделии при помощи двух винтов М3х0,5.
| ТМ 168 ТМ168.01 |
ТМ168-01 ТМ168-01.01 |
ТМ168-02 ТМ168-02.01 |
ТМ168-03 ТМ168-03.01 |
ТМ168-04 ТМ168-04.01 |
|
| Диапазон измерения, °С | -200 - +200 | ||||
| Сопротивление, при 0°С, Ом | 23 ± 0,3 | 30 ± 0,3 | 53 ± 0,3 | 60 ± 0,9 | 100 ± 0,9 |
| Температурный коэффициент сопротивления, 1/град | 0,00428 | ||||
| Погрешность, °С | 0,5 - 1,0 | ||||
| Показатель термической инерции, с, не более | 6 | ||||
| Ресурс работы: - в диапазоне температур от -150 до 120 °С без вибронагрузки,ч - в диапазоне температур от -196 до 70 °С и вибронагрузкой, мин - в диапазоне температур от -196 до 200 °С и вибронагрузкой, мин |
130 000 40 20 |
||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||
| Соединитель (разъём): ТМ 168, 168-01, 168-02, 168-03, 168-04 ТМ 168.01, 168-01.01, 168-02.01, 168-03.01, 168-04.01 |
свободные концы вилка РС4ТВ АВ0.0360.047 ТУ |
||||
| Схема подсоединения | трехпроводная | ||||
| Габаритные размеры, мм | d 15х37 (по фланцу – O 28) | ||||
| Длина кабеля, мм | 500 ± 10 | ||||
| Масса, г, не более | 20 | ||||
