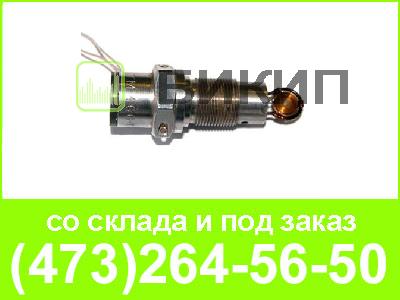

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.166 ТУ)
Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Способ крепления в изделии - штуцер с резьбой М18х1,5-6g. Имеет пять параметрических модификаций унифицированной конструкции.
| ТМ 166 | ТМ 166-01 | ТМ 166-02 | ТМ 166-03 | ТМ 166-04 | |
| Диапазон измерения, °С | -196 - +200 | ||||
| Сопротивление, при 0°С, Ом | 23 ± 0,3 | 30 ± 0,3 | 53 ± 0,3 | 60 ± 0,9 | 100 ± 0,9 |
| Температурный коэффициент сопротивления, 1/град | 0,00428 | ||||
| Погрешность, °С | 0,5 - 1,0 | ||||
| Показатель термической инерции, с, не более | 6 | ||||
| Ресурс работы: - в диапазоне температур от -150 до 120 °С без вибронагрузки,ч - в диапазоне температур от -196 до 70 °С и вибронагрузкой, мин - в диапазоне температур от -196 до 200 °С и вибронагрузкой, мин |
130 000 40 20 |
||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||
| Рабочее давление, Па, не более | 198,1 • 105 (200 кгс/см2) | ||||
| Соединитель (разъём) | свободные концы | ||||
| Схема подсоединения | двухпроводная | ||||
| Габаритные размеры, мм | d 21х68,5 | ||||
| Длина кабеля, мм | 500±10 | ||||
| Масса, г, не более | 80 | ||||
