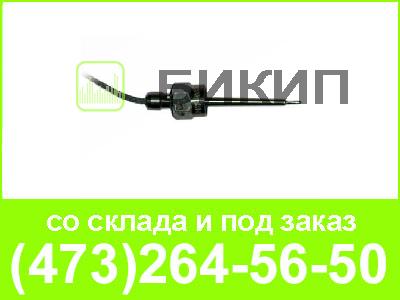

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ(БЫ2.821.119 ТУ)
Предназначен для измерения температуры низкокипящих агрессивных жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная на медном каркасе, предварительно покрытом электроизоляционным лаком. Каркас вставлен в корпус. Термометр крепится на изделии в специальном штуцере накидной гайкой с резьбой М18х1-6Н. Имеет пятнадцать модификаций.
| ТМ 119 ТМ 119-01 ТМ 119-02 |
ТМ 119-03 ТМ 119-04 ТМ 119-05 |
ТМ 119-06 ТМ 119-07 ТМ 119-08 |
ТМ 119-09 ТМ 119-10 ТМ 119-11 |
ТМ 119-12 ТМ 119-13 ТМ 119-14 |
|
| Диапазон измерения, °С | 0,00428 | ||||
| Погрешность, °С | 0,5 - 1,0 | ||||
| Показатель термической инерции, с, не более | 4 | ||||
| Время непрерывной работы, мин, не менее | 60 | ||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||
| Длина погружаемой части / полная длина, мм ТМ 119, - 03, - 06,- 09, - 12 ТМ 119 - 01, - 04, - 07, - 10, - 13 ТМ 119 - 02, - 05, - 08, - 11, - 14 |
30/60 40/70 56/86 |
||||
| Диаметр погружаемой части, мм | 15 | ||||
| Длина кабеля, мм | 250 | ||||
| Соединитель (разъём) | свободные концы | ||||
| Схема подсоединения | трехпроводная | ||||
| Масса, г, не более | 60 | ||||
