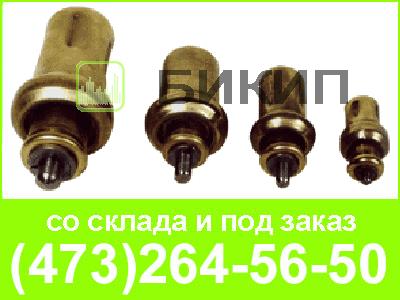

Назначение:
Применяются в качестве первичных измерительных преобразователей изменения температуры в перемещение (ход) штока в регуляторах температуры прямого действия, термоклапанах, термореле.
Зона пропорциональности термодатчиков 10°C
Примечание. Для датчиков ТД-6М-0 температура фиксированной настройки - 20°C, ход штока при изменении температуры от 20 до 55 °C не менее 0,8 мм., при изменении температуры от 55 до 65°C не менее 1мм, при изменении температуры от 65 до 70°C не менее 3 мм.
Технические характеристики:
|
Обозначение |
Температура фиксированной настройки, °C |
Рабочий ход штока, мм |
|
ТД5М |
35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95
|
6-7 |
|
ТД6М |
6,5 |
|
|
ТД7М |
7,0 |
|
|
ТД8М |
10,0 |
