Назначение:

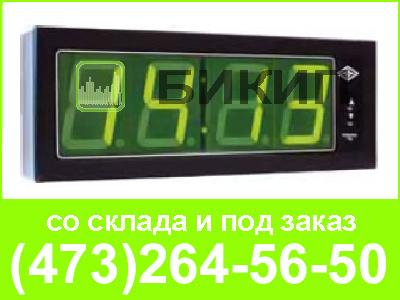

Крупногабаритные цифровые табло предназначены для отображения электрических и физических величин: тока, напряжения, частоты, мощности, температуры, влажности, времени, давления, расхода вещества, частоты вращения, числа импульсов и т.п.
Табло могут выдавать и принимать информацию от внешних компьютерных устройств по последовательному интерфейсу RS485 под управлением протокола MODBUS RTU.
Особенности:
- работа в режиме индикации данных, принятых по интерфейсу;
- программирование параметров потребителем с помощью кнопки и через интерфейс;
- задание порога мигания показаний (уставки);
- регулировка яркости свечения индикаторов;
- отображение температуры окружающей среды от -50°С до +50°С;
- повышенная прочность изоляции, гальваническая развязка входных цепей, интерфейсных цепей от узла цифровой обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Диапазон отображения |
-199…999 для табло Т33, Т43, Т53, Т73 -1999…9999 для табло Т34, Т44, Т54, Т74 |
Входная величина (непосредственное подключение и подключение с использованием измерительных трансформаторов и шунтов) |
Напряжение 0-60мВ, 0-75мВ, 0-100мВ, 0-150мВ, постоянного тока 0-1В, 0-10В, 0-100В, 0-200В, 0-500В Сила постоянного тока 0-5мА, 0-20мА, 4-20мА, 0-100мА, 0-200мА Напряжение переменного тока 100В, 150В, 200В, 250В, 500В Сила переменного тока 1А, 5А Частота (входное напряжение) 45…550Гц (~85-242В) |
Погрешность преобразования |
0,5% |
Отображаемая величина |
Диапазон, единицу измерения, положение запятой определяет заказчик |
Потребляемая мощность, не более |
Т33, Т34 - 7,0ВА; Т43, Т44 - 10,0ВА; Т53, Т54 - 12,0ВА; Т73, Т74 - 20,0ВА |
Высота знака |
76мм, 100мм, 126мм, 181мм |
Количество цифр |
3 или 4 |
Последовательный интерфейс |
RS485 протокол ModBus RTU |
Скорость передачи данных |
4800 бод, 9600 бод, 19200 бод, 38400 бод. |
Время преобразования |
0,2-1,6с (шаг 0,2) кроме частоты 0,25-2,0с (шаг 0,25) для частоты |
Степень защиты передней панели |
IP40 |
Прочность изоляции |
2,2кВ |
Напряжение питания |
~(220 +22/-33)В, 50Гц |
Диапазон рабочих температур |
от + 5°С до +50°С |
Средний срок службы |
10 лет |
Режимы работы:
-отображение входной величины;
-отображение температуры окружающей среды;
-поочередное отображение входной величины и температуры окружающей среды;
- передача данных по интерфейсу;
-отображение информации, принятой по интерфейсу;
-программирование параметров.
Программирование параметров с помощью встроенной кнопки или через интерфейс:
-тип шкалы (заказанная, реальный сигнал, процентная, полная);
-параметры заказанной шкалы и реального сигнала;
-параметры уставки;
-параметры интерфейса;
-время преобразования;
-зона нечувствительности;
-яркость свечения индикаторов;
-калибровочные значения (цифровая калибровка).
Высота индикатора |
hинд=76мм |
hинд=100мм |
hинд=126мм |
hинд=181мм |
3 индикатора |
Т33 354х144х75мм |
Т43 391х173х75мм |
Т53 496х240х75мм |
Т73 738х336х100мм |
4 индикатора |
Т34 450х144х75мм |
Т44 481х173х75мм |
Т54 594х240х75мм |
Т74 912х336х100мм |
