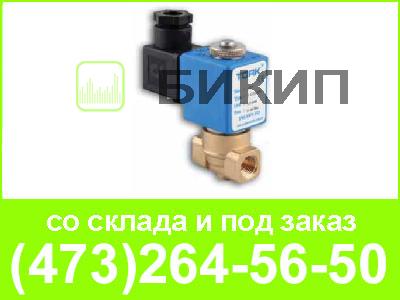

ОСОБЕННОСТИ
• Предназначены для управления перегретой водой и паром в широком диапазоне применений
• Температура рабочей среды: от -10 °C до +140 °C и 160 °C
• Не предназначены для управления агрессивными жидкостями и газами
• Минимальный рабочий перепад давления 0,5 бар
• Надежность, высокое качество исполнения, продолжительный срок службы, коррозионноустойчивость
• Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
• Клапаны имеют всю необходимую разрешительную документацию
• Применения: прачечные, автомойки, химчистки, стерилизаторы, гладильные установки
• Взаимозаменяемость катушек переменного и постоянного тока
• Соленоидные клапаны должны использоваться на фильтрованных средах
• Соленоидные клапаны могут быть установлены в любом положении, что не влияет на их работу; но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
• Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Продолжительность работы: ED 100%
Класс изоляции катушки: Н (180 °C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10 °C до +60 °C
Степень защиты: IP 65 (EN 60529) при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими
клеммами (DIN 43650)
Спецификация разъема: ISO 4400 / EN 175301-803, форма А, кабельный ввод для
кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность: IEC 335
Стандартные напряжения: DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу) АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения: DC (=): +10/-5%
АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу
КОНСТРУКЦИЯ
Корпус: Латунь
Внутренние детали: Нерж. сталь и латунь
Уплотнение: PTFE (для 3/8, 1/2, 3/4, 1) и
EPDM (для 11/4, 11/2, 2)
Экранирующая катушка: Медь
Седла: Латунь
Трубка сердечника: Нерж. сталь
Пружины: Нерж. сталь
Корпус - никелированная латунь - по запросу
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. вязкость: 5 °Е (~37 сСт или мм2/с)
Время срабатывания:
открытие: 400-1600 мс
закрытие: 1000-2000 мс
Макс. допустимое давление: 6 бар
Температура раб. среды:
для PTFE: от -10 °C до +160 °C
для EPDM: от -10 °C до +140 °C
ГАБАРИТНЫЕ РАЗМЕРЫ (ММ)
| G | A | B | C | D | E | F | K | H |
| 1 1/4 |
141 | 143 | 32 | 45 | 73.4 | 96.5 | 110.7 | 156 |
| 1 1/2 | 139 | 143 | 32 | 45 | 73.4 | 96.5 | 110.7 | 156 |
| 2 | 145.6 | 153 | 32 | 45 | 73,4 |
96,5 | 110.7 | 165.5 |
ГАБАРИТНЫЕ РАЗМЕРЫ (ММ)
| G | A | B | C | D | E | F | K |
H |
I |
| 3/8 | 75 | 97 | 32 | 45 | 91.3 | 37.5 | 52 | 76 | 108 |
| 1/2 | 79 | 100 | 32 | 45 | 92 | 39.5 | 52 | 76 | 110 |
| 3/4 | 79 | 107.5 | 32 | 45 | 94 | 41.5 | 52 | 76 | 118 |
| 1 | 87 | 115 | 32 | 45 | 102 | 42.5 | 52 | 76 | 124 |
| прис. размер |
проход. сечение |
номер по каталогу |
пропускная способность Kv |
перепад давления, (бар) |
температура рабочей среды, (°C) |
материал корпуса | уплотнение | ||
| G | мм |
л/мин |
мин. |
макс. |
мин. |
макс. |
|||
| 3/8 |
12.5 |
T-В 202 | 48 |
0.5 |
6 |
-10 |
160 |
латунь | PTFE |
| 1/2 |
14.5 |
T-В 203 | 70 |
0.5 |
6 |
-10 |
160 |
латунь | PTFE |
| 3/4 |
17 |
T-В 204 | 85 |
0.5 |
6 |
-10 |
160 |
латунь | PTFE |
| 1 |
17 |
T-В 205 | 90 |
0.5 |
6 |
-10 |
160 |
латунь | PTFE |
| 1 1/4 |
46 |
T-В 206 | 390 |
0.5 |
4 |
-10 |
160 |
латунь | EPDM |
| 1 1/2 |
46 |
T-В 207 | 460 |
0.5 |
4 |
-10 |
160 |
латунь | EPDM |
| 2 |
46 | T-В 208 | 580 | 0.5 | 4 | -10 | 160 | латунь | EPDM |
