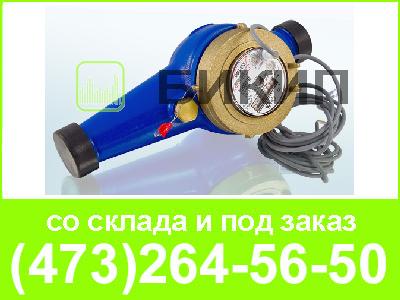

Счетчики холодной и горячей воды многоструйные крыльчатые СВМ-25Д предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от плюс 5 до плюс 90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Счетчики СВМ-25Д имеют дополнительный дистанционный импульсный выход показаний с ценой одного импульса 0,001 м3 при параметрах коммутируемого внешнего сигнала:
- ток от 0,001 до 0,5 А
- напряжение от 1 до 36
В постоянного или переменного тока и предназначены для автоматизированных систем учета энергоресурсов.
Конструкция приборов соответствует требованиям российских и международных стандартов. Счетчики воды СВМ-25Д нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка.
Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Счетчики зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 22484-02.
Гарантийный срок эксплуатации 18 месяцев.
Межповерочный интервал:
- при установке счетчиков на холодную воду – 6 лет;
- при установке счетчиков на горячую воду – 4 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование параметра |
Значение |
|---|---|
Диаметр условного прохода Ду [мм] | 25 |
Расход воды [м3/ч] | |
минимальный qmin | 0,07 |
переходный qt | 0,28 |
номинальный qn | 3,5 |
максимальный qmax | 7,0 |
Порог чувствительности, не более [м3/ч] | 0,025 |
Пределы допускаемой относительной погрешности счетчиков [%] (при выпуске из производства и после ремонта) | |
в диапазоне расходов от qmin до qt | 5 |
в диапазоне расходов от qt до qmax | 2 |
Потеря давления при наибольшем расходе воды, не более [Мпа] | 0,1 |
Максимальный объем воды [м3] | |
за сутки | 87,5 |
за месяц | 2625 |
Емкость индикаторного устройства | 999999 |
Минимальная цена деления индикаторного устройства | 0,00005 |
Длина счетчика, L [мм] | 260 |
Длина счетчика со штуцерами, L1 [мм] | 370 |
Высота, не более [мм] | 117 |
Ширина, не более [мм] | 105 |
Обозначение присоединительных размеров | |
счетчика | G1 1/4 |
штуцеров | G1 |
Масса без комплекта монтажных частей, не более [кг] | 2,7 |
Средний срок службы счетчиков | 12 лет |
