Назначение

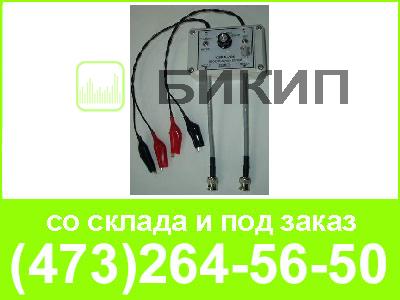

Блок входных цепей СВЯЗЬ-105 к импульсным рефлектометрам предназначен для первичной аналоговой обработки и коммутации зондирующего и отраженного импульсов в рефлектометрах РЕЙС-105Р, РЕЙС-105М, Р5-17 и К6Р-5. Этот блок особенно полезен при измерениях рефлектометром на симметричных линиях. Масса блока входных цепей СВЯЗЬ-105 не более 0.3 кг.
Возможности
Блок входных цепей СВЯЗЬ-105 позволяет использовать различные методы измерения как симметричных так и несимметричных линий, в том числе:
- подключение к двум линиям с возможностью коммутации на любую из линий,
- измерения на симметричных и несимметричных линиях по методу перехода энергии (зондирование производится на одну линию, а прием - со второй линии),
- вычитание рефлектограмм по входу (зондирование производится одновременно в две линии, одна из которых исправна),
- балансировку, при которой зондирующий импульс подавляется.
Достоинства
Возможность подавления зондирующего импульса
Возможность коммутации выходов (с несимметричного на симметричный)
Возможность гальванической развязки рефлектометра от измеряемых линий
Простое управление
Малые габариты (97х63х58 мм) и вес (выполнен в прочном пластмассовом корпусе)
Простое подключение к выходам используемого рефлектометра
Не потребляет энергии от рефлектометра
Органы подключения и управления
Блок входных цепей СВЯЗЬ-105 имеет следующие органы подключения:
- 2 входа, которыми блок подключается к соответствующим выходам рефлектометра;
- 2 выхода (L1, L2), к которым одновременно могут быть подключены 2 измеряемых линии (симметричные или несимметричные).
Все органы подключения расположены на боковых стенках блока входных цепей.
