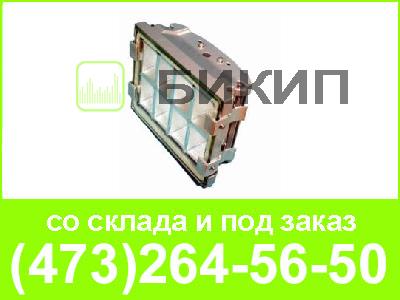

Светильники предназначены для освещения
помещений промышленных и производственных зданий и наружного освещения, в т. ч. в местах
с потенциально взрывоопасной газовой средой во взрывоопасных зонах класса 1 или 2 по классификации
ГОСТ Р 51330.9.
Взрывозащищенное исполнение: 1 ExsllBT5X.
Степень защиты от внешних воздействий: IP67.
Источники света-светодиоды белого свечения.
По заказу потребителя светильники могут быть изготовлены с нестандартными отражателями (рефлекторами).
При заказе светильника с нестандартным отражателем к условному обозначению добавляется буква К - для концентрирующих или Р - для рассеивающих отражателей. Например: ССП01-8x3-024-УХЛ1-Р.
По отдельному заказу возможно исполнение светильника с коробкой соединительной взрывозащищенной КСВ-1 для индивидуального, либо КСВ-2 для транзитного соединения.
На светильники серии «Луна» возможна установка защитной решетки и ручки для проведения мобильных работ. Светильники могут поставляться с различными вариантами крепления: на горизонтальной и вертикальной поверхностях, на трубу и поворотное крепление.
Каждая модификация из таблицы может быть выполнена как взрывозащищенного исполнения, так и общепромышленного. К условному обозначению общепромышленных светильников добавляется «ОП», например: ССП01-8x3-220-УХЛ1-ОП.
Таблица технических характеристик
|
Параметр |
ССП01 -8x3-024 |
ССП01 -8x3-220 |
|
Напряжение питания, В |
24 (-20/+80)% постоянного тока |
220 (-50/+20)% переменного или постоянного тока |
|
Потребляемая мощность, Вт |
24 |
30 |
|
Световой поток, лм |
1640 |
|
|
Класс светораспределения |
Н |
|
|
Тип кривой силы света |
К |
|
|
Климатическое исполнение |
УХЛ1 |
|
|
Осевая сила света, кд |
1400 |
|
|
Класс защиты от поражения электрическим током |
I |
|
|
Группа механического исполнения |
Мб |
|
|
Диапазон рабочих температур, °С |
От минус 60°С до плюс 40°С |
|
|
Масса/масса с KCB, кг |
5,2/5,5 |
|
|
Габаритные размеры*, мм |
207x279x115 |
|
|
Ресурс, ч |
50 000 |
|
|
Аналог лампы ДРЛ, Вт |
125 |
|
|
Аналог лампы накаливания, Вт |
150-200 |
|
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-8
|
Высота, м |
Осевая освещенность, лк |
Размер светового пятна |
|
|
длина, м |
ширина, м |
||
|
1 |
1400 |
1,4 |
0,9 |
|
2 |
350 |
2,7 |
1,9 |
|
3 |
156 |
4,0 |
2,8 |
|
4 |
88 |
5,3 |
3,7 |
|
5 |
56 |
6,6 |
4,7 |
|
6 |
39 |
7,9 |
5,6 |
|
7 |
29 |
9,2 |
6,5 |
|
8 |
22 |
10,5 |
7,5 |
|
9 |
17 |
11,8 |
8,4 |
|
10 |
14 |
13,1 |
9,3 |
|
11 |
12 |
14,4 |
10,3 |
|
12 |
10 |
15,7 |
11,2 |
|
13 |
8 |
17,0 |
12,1 |
|
14 |
7 |
18,3 |
13,1 |
|
15 |
6 |
19,6 |
14,0 |
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-8 с рассеивающим рефлектором
|
Высота, м |
Осевая освещенность, лк |
Размер светового пятна |
|
|
длина, м |
ширина, м |
||
|
1 |
1400 |
1.8 |
1,3 |
|
2 |
350 |
3,5 |
2,7 |
|
3 |
156 |
5,3 |
4,0 |
|
4 |
88 |
7,0 |
5,4 |
|
5 |
56 |
8,8 |
6,7 |
|
6 |
39 |
10,5 |
8,1 |
|
7 |
29 |
12,2 |
9,4 |
|
8 |
22 |
14,0 |
10,8 |
|
9 |
17 |
15,7 |
12,1 |
|
10 |
14 |
17,5 |
13,5 |
|
11 |
12 |
19,2 |
14,8 |
|
12 |
10 |
20,9 |
16,2 |
|
13 |
8 |
22,7 |
17,5 |
|
14 |
7 |
24,4 |
18,9 |
|
15 |
6 |
26,1 |
20,2 |
