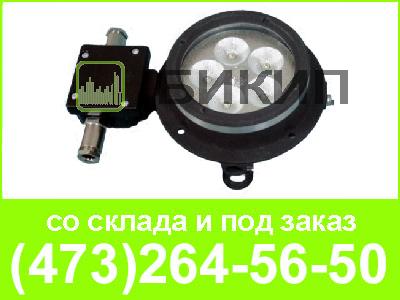

Предназначен для направленного освещения
рабочих мест и промышленных конструкций внутри и вне помещений на предприятиях,
где по условиям безопасной эксплуатации необходимо использование светильников
во взрывозащищенном исполнении, в т.ч. в местах с потенциально взрывоопасной газовой средой
во взрывоопасных зонах класса 1 или 2 по классификации ГОСТ Р 51330.9.
Взрывозащищенное исполнение: 1 ExdllBT5X.
Степень защиты от внешних воздействий: IP67.
Источники света-светодиоды белого свечения.
По заказу потребителя светильники могут быть изготовлены с нестандартными отражателями (рефлекторами).
При заказе светильника с нестандартным отражателем к условному обозначению добавляется буква Р - для рассеивающих отражателей или К-для концентрирующих.
ССП01 -5хЗ-024-УХЛ 1 -Р.
При заказе светильника с коробкой соединительной взрывозащищенной КСВ-3:
ССП01-5ХЗ-024-УХЛ1 с коробкой соединительной КСВ-3.
Таблица технических характеристик
|
Параметр |
ССП01-5ХЗ-024 |
ССП01-5x3-220 |
|
Вид и уровень взрывозащиты |
lExdll |
ВТ5Х |
|
Напряжение питания, В |
24 (-20/+80)% постоянного тока |
220 (-50/+20)% переменного или постоянного тока |
|
Потребляемая мощность, Вт |
15 |
20 |
|
Световой поток, лм |
1025 |
|
|
Класс светораспределения |
Н |
|
|
Тип кривой силы света |
К |
|
|
Климатическое исполнение |
УХЛ1 |
|
|
Осевая освещенность (сила света) на расстоянии 1 м, лк (кд) |
1700 |
|
|
Класс защиты от поражения электрическим током |
I |
|
|
Группа механического исполнения |
М2 |
|
|
Диапазон рабочих температур, °С |
От минус 60°С до плюс 40°С |
|
|
Масса/масса с КСВ, кг |
1,3/1,7 |
|
|
Габаритные размеры, мм |
160x85 |
|
|
Ресурс, ч |
50 000 |
|
|
Аналог лампы ДРЛ, Вт |
125 |
|
|
Аналог лампы накаливания, Вт |
150 |
|
1. Каждая модификация может быть выполнена как взрывозащищенного исполнения, так и общепромышленного.
2. Каждая модификация по отдельному заказу может быть выполнена с присоединенной соединительной коробкой КСВ-3, обеспечивающей индивидуальное или транзитное подключение светильников к сети питания.
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-5
|
Высота, м |
Осевая освещенность, лк |
Диаметр светового пятна |
|
1 |
1700 |
1,2 |
|
2 |
425 |
2,5 |
|
3 |
189 |
3,7 |
|
4 |
106 |
5,0 |
|
5 |
68 |
6,2 |
|
6 |
47 |
7,5 |
|
7 |
35 |
8,7 |
|
8 |
27 |
10,0 |
|
9 |
21 |
11,2 |
|
10 |
17 |
12,5 |
|
11 |
14 |
13,7 |
|
12 |
12 |
15,0 |
|
13 |
10 |
16,2 |
|
14 |
9 |
17,5 |
|
15 |
8 |
18 |
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-5 с рассеивающим рефлектором
|
Высота, м |
Осевая освещенность, лк |
Диаметр светового пятна |
|
1 |
550 |
2,6 |
|
2 |
138 |
5,1 |
|
3 |
61 |
7,7 |
|
4 |
34 |
10,2 |
|
5 |
22 |
12,8 |
|
6 |
15 |
15,4 |
|
7 |
11 |
17,9 |
|
8 |
9 |
20,5 |
|
9 |
7 |
23,0 |
|
10 |
6 |
25,6 |
|
11 |
5 |
28,2 |
|
12 |
4 |
30,7 |
|
13 |
3 |
33,3 |
|
14 |
3 |
35,8 |
|
15 |
2 |
38,4 |
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-5 с концентрирующим рефлектором
|
Высота, м |
Осевая освещенность, лк |
|
1 |
15 900 |
|
5 |
636 |
|
10 |
159 |
|
20 |
40 |
|
30 |
18 |
|
40 |
10 |
|
50 |
6 |
|
100 |
2 |
