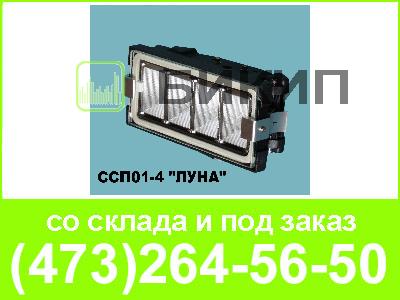

Светильники предназначены для освещения
помещений промышленных и производственных зданий и наружного освещения, в т. ч.
в местах с потенциально взрывоопасной газовой средой во взрывоопасных зонах
класса 1 или 2 по классификации ГОСТ Р 51330.9.
Взрывозащищенное исполнение: 1 ExsllBT5X.
Степень защиты от внешних воздействий: IP67.
Источники света - светодиоды белого свечения.
По заказу потребителя светильники могут быть изготовлены с нестандартными отражателями (рефлекторами).
При заказе светильника с нестандартным отражателем к условному обозначению добавляется буква К - для концентрирующих отражателей.
Например: ССП01-4ХЗ-024-УХЛ1-К.
По отдельному заказу возможно исполнение светильника с коробкой соединительной взрывозащищенной КСВ-1 для индивидуального, либо КСВ-2 для транзитного соединения.
На светильники серии «Луна» возможна установка защитной решетки и ручки для проведения мобильных работ. Светильники могут поставляться с различными вариантами крепления: на горизонтальной и вертикальной поверхностях, на трубу и поворотное крепление.
Каждая модификация из таблицы может быть выполнена как взрывозащищенного исполнения, так и общепромышленного. К условному обозначению общепромышленных светильников добавляется «ОП», например: ССП01-4хЗ-220-УХЛ1-ОП.
Таблица технических характеристик
|
Параметр |
ССП01-4ХЗ-024 |
ССП01-4x3-220 |
|
Напряжение питания, В |
24 (-20/+80)% постоянного тока |
220 (-50/+20)% переменного или постоянного тока |
|
Потребляемая мощность, Вт |
12 |
15 |
|
Световой поток, лм |
820 |
|
|
Класс светораспределения |
Н |
|
|
Тип кривой силы света |
К |
|
|
Климатическое исполнение |
УХЛ1 |
|
|
Осевая сила света, кд |
700 |
|
|
Осевая сила света, кд с концентрирующим отражателем |
5000 |
|
|
Класс защиты от поражения электрическим током |
I |
|
|
Группа механического исполнения |
Мб |
|
|
Диапазон рабочих температур, °С |
От минус 60°С до плюс 40°С |
|
|
Масса/масса с КСВ, кг |
3,4/3,7 |
|
|
Габаритные размеры*, мм |
127x279x115 |
|
|
Ресурс, ч |
50 000 |
|
|
Аналог лампы ДРЛ, Вт |
125 |
|
|
Аналог лампы накаливания, Вт |
100-150 |
|
Освещенность и размер светового пятна поверхности в зависимости от высоты подвеса ССП01-4
|
Высота, м |
Осевая освещенность, лк |
Размер светового пятна |
|
|
длина, м |
ширина, м |
||
|
1 |
700 |
1,3 |
0,9 |
|
2 |
185 |
2,6 |
1,9 |
|
3 |
82 |
3,9 |
2,8 |
|
4 |
46 |
5,2 |
3,7 |
|
5 |
30 |
6,5 |
4,7 |
|
6 |
21 |
7,8 |
5,6 |
|
7 |
15 |
9,1 |
6,5 |
|
8 |
12 |
10,4 |
7,5 |
|
9 |
9 |
11,7 |
8,4 |
|
10 |
7 |
13,0 |
9,3 |
|
11 |
6 |
14,3 |
10,3 |
|
12 |
5 |
15,6 |
11,2 |
|
13 |
4 |
16,9 |
12,1 |
|
14 |
4 |
18,2 |
13,1 |
|
15 |
3 |
19,5 |
14,0 |
Освещенность и размер светового пятна в зависимости от высоты подвеса ССП01-4 с концентрирующим рефлектором
|
Высота, м |
Осевая освещенность, лк |
Размер светового пятна |
|
|
длина, м |
ширина, м |
||
|
1 |
5000 |
1,1 |
0,8 |
|
2 |
1250 |
2,1 |
1,7 |
|
3 |
556 |
3,0 |
2,5 |
|
4 |
313 |
3,9 |
3,4 |
|
5 |
200 |
4,9 |
4,2 |
|
6 |
139 |
5,8 |
5,1 |
|
7 |
102 |
6,7 |
5,9 |
|
8 |
78 |
7,7 |
6,8 |
|
9 |
62 |
8,6 |
7,6 |
|
10 |
50 |
9,5 |
8,5 |
|
11 |
41 |
10,5 |
9,3 |
|
12 |
35 |
11,4 |
10,2 |
|
13 |
30 |
12,3 |
11,0 |
|
14 |
26 |
13,3 |
11,9 |
|
15 |
22 |
14,2 |
12,7 |
