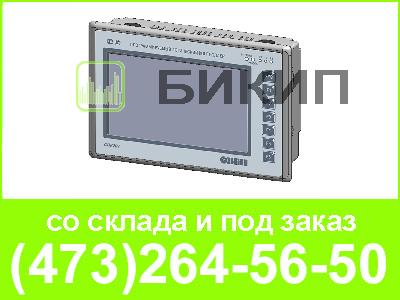

Панельный программируемый логический контроллер ОВЕН СПК207

Назначение контроллера

Панельный программируемый логический контроллер ОВЕН СПК207 представляет собой панель оператора с сенсорным управлением и функциями свободно программируемого контроллера. Предназначен для создания АСУ ТП в различных областях промышленности, энергетики, ЖКХ и пр.

Отличительные характеристики

Панель оператора и программируемый логический контроллер в одном корпусе

Количество цветов 65535

Графический экран с диагональю 7 дюймов

Сенсорное управление экраном

Дополнительные кнопки управления со светодиодной индикацией

Четыре независимых последовательных интерфейса RS-232, RS485, CAN* для связи с внешним оборудованием

Встроенная операционная система Linux

Поддержка протоколов Modbus/OWEN/Can-open**

* - опционально, зависит от модификации изделия.
** - зависит от выбранной среды программирования и системы исполнения контроллера.

Основные функциональные возможности

Объединение функций ПЛК и графической панели оператора позволяют сэкономить пространство в щите управления и стоимость системы управления в целом.

Разработка программ и алгоритмов управления в единой среде программирования позволяет сократить сроки разработки за счет использования одних и тех же переменных системы, тем самым экономит человеческие и финансовые ресурсы исполнителя.

Сенсорный экран управления – позволяет создавать элементы управления технологическим процессом в удобных для пользователя местах. Осуществлять необходимые подписи и комментарии к элементам управления.

Дополнительные кнопки управления в совокупности со светодиодной индикацией состояния. Позволяют сделать полноценную замену кнопок управления расположенных на лицевой панели щита управления. При этом ресурс срабатывания и устойчивость кнопок к воздействиям персонала значительно превосходят ресурсы кнопок реализованных с помощью сенсорного экрана.

Программное переключение режимов работы универсальных интерфейсов RS232/RS485 – позволяют не оговаривать исполнение панели в момент заказа и сократить количество ЗИП на складе.

Разъемные клеммы для RS485 (CAN) – обеспечивают удобное и надежное крепление линий связи интерфейсов полевых шин.

Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами, не прибегая к вскрытию щита управления.

Встроенный интерфейс Ethernet – позволяет объединять в единую локальную сеть и сеть интернет несколько устройств и обеспечивает скоростной обмен информацией между ними.

Операционная система – дает возможность использовать стандартные программные средства для увеличения функциональных возможностей изделия.

Полномодемный порт RS232 позволяет подключать к СПК207 устройства не поддерживающие работу по 3-х проводному интерфейсу RS232: весы, расходомеры, теплосчетчики, модемы и пр.

Основные технические характеристики СПК207

Диапазон напряжений питания, В	~110...245 В = 19...28
Максимальная потребляемая мощность, не более, Вт	30
Степень защиты корпуса	IP65 (со стороны лицевой панели)
Габаритные размеры (Ш х В х Г), мм	227х152х60
Масса прибора, кг, не более	1,0
Средний срок службы лет, не менее	8
Среда программирования	CoDeSys v.3.3
Поддерживаемые протоколы связи	Modbus RTU/ASCII, OWEN, Gateway*

* - количество поддерживаемых протоколов связи зависит от используемой среды программирования.

Характеристики программно-аппаратной платформы

Процессор	ARM9 Atmel ARM926EJ 7
Память
Объем SDRAM, Мбайт	64
Объем Flash, Мбайт	64
Объем SRAM, Кбит	512
Интерфейсы
Поддерживаемые интерфейсы	1 x Ethernet 10/100 Мб/с 1 х USB-device 2 x USB-Host 1 х RS-232 2 x RS-232/RS-485* 1 x CAN*
Аудио драйвер	Есть, опционально
Часы реального времени	Есть
SD кард-ридер	Есть
Программная платформа
Операционная система	Linux ядро 2.6.х
Библиотека С	CLIB 2.10
Файловая система	UBIFS
Графическая библиотека	Qt Embedded 4.5.2

* - СAN может быть использован только в случае отсутствия RS-485 на 3-м порту.

Характеристики дисплея

Размер Экрана, дюйм	7
Разрешение экрана, пиксель	800 х 480
Количество отображаемых цветов	65535
Рабочая область дисплея (Ш х В), мм	152 х 91

Характеристики элементов индикации и управления

Сенсорное управление экраном	Есть, резистивное
Количество кнопок управления на лицевой панели	5 Функциональных + 1 системная
Переключатель RUN/Stop	Есть
Кнопка Reset	Есть
Индикация	1 х светодиодный индикатор питания 1 х светодиодный индикатор работа 3 х Светодиодных индикатора для отображения обмена по последовательным портам 6 х светодиодных индикаторов для кнопок управления кнопок

Характеристики последовательных интерфейсов связи прибора

Порт 1	Тип: RS-232 Разъем: DB9M Сигналы: RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD
Порт 2	Тип: RS-232/RS-485 Разъем: RJ45/Винтовые разъемные клеммы Сигналы: RS-232(RxD, TxD, GND, RTS, CTS) RS-485 (A(Data+), B(Data-), GND)
Порт 3	Тип: RS-232/RS-485* Разъем: RJ45/Винтовые разъемные клеммы Сигналы: RS-232(RxD, TxD, GND, RTS, CTS) RS-485(A(Data+), B(Data-), GND)
Порт 4	Тип: CAN* Разъем: RJ45/Винтовые разъемные клеммы Сигналы: CAN (CANH, CANL)
Максимальная скорость обмена данными, бит/с, не менее	115200
Тип четности	Нет (None), Чет (Even), Нечет (Odd), Всегда 1 (Mark), Всегда 0 (Spase)
Количество бит данных	5, 6, 7, 8
Количество стоп-бит	1; 1,5; 2
Тип контроля потока	RTS/CTS, DTR/DSR, XON/XOFF, Нет

* - Интерфейс CAN может быть использован только в случае отсутствия интерфейса RS-485 на 3-м порту.

Условия эксплуатации

Помещение	Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха	-20 до +50 ºС
Атмосферное давление	85…107 кПа
Относительная влажность воздуха (при +35 °С без конденсации влаги)	95 %
