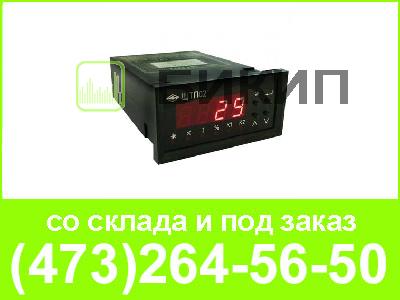

Щитовые цифровые приборы для контроля температуры ЩТС02

Назначение ЩТС02:

---

- для применения в информационно-измерительных системах управления технологическими
процессами в качестве сигнализаторов о достижении температурой установленных пороговых
значений (уставок).Принимают сигнал от термосопротивлений
Функциональные возможности ЩТС02:

---

- прибор имеет два дискретных выхода, что позволяет использовать их еще и в качестве 2-х или
3-х позиционного регулятора
- предусмотрена линеаризация измерительной характеристики датчиков, а также
автоматическая компенсация температуры свободных концов термопар
- информация о текущих значениях температуры, может быть передана через интерфейс RS485 в
установленных единицах измерения
- предусмотрено программирование:
- единиц измерения (°С, %, технические единицы)
- диапазонов технических единиц (0-8000, 0-2000, 0-1000)
- логики работы дискретных выходов (7 вариантов)
- сетевого адреса и скорости передачи данных по интерфейсу

Технические характеристики ЩТС02

Класс точности приборов	0,5
Время одного измерения программируется	от 100мс до 800 мин
Гальваническая изоляция входных цепей во всех исполнениях	с
Степень защиты по передней панели	IP40
Рабочий диапазон температур	от 5°С до 50°С
Потребляемая мощность не более	2 Вт
Масса прибора, не более	0,3 кг
Срок средней службы, не менее	12 лет
Диапазон измеряемых температур	от -200 до +500оС

Форма заказа ЩТС02
Тип прибора	Код типа датчика	Код диапазона температуры	Напряжение питания	Дискретные выходы	Интерфейс	Описание		Основная привед. погр-ть, %
						Температура	Тип датчика
ЩТC02-	(aa)	(bb)	(cc)	(dd)	(ee)
	01	01				от -200°С до -70°С	Тип датчика ТСП50П	0,6
		02				от -120°С до +30°С		0,6
		03				от -70°С до +180°С		0,6
		04				от 0°С до +100°С		0,5
		05				от 0°С до +150°С		0,5
		06				от 0°С до +200°С		0,5
		07				от 0°С до +300°С		0,5
		08				от 0°С до +400°С		0,5
		09				от 0°С до +500°С		0,5
		10				от +200°С до +500°С		0,6
	02	01				от -200°С до -70°С	Тип датчика ТСП100П	0,6
		02				от -200°С до +50°С		0,6
		03				от -120°С до +30°С		0,6
		04				от -90°С до +50°С		0,7
		05				от -70°С до +180°С		0,6
		06				от 0°С до +100°С		0,5
		07				от 0°С до +150°С		0,5
		08				от 0°С до +200°С		0,5
		09				от 0°С до +300°С		0,5
		10				от 0°С до +400°С		0,5
		11				от +0°С до +500°С		0,5
		12				от +200°С до +500°С		0,8
	03	01				от -50°С до +50°С	Тип датчика TСМ50М	0,8
		02				от -50°С до +100°С		0,7
		03				от 0°С до +100°С		0,6
		04				от 0°С до +150°С		0,5
		05				от 0°С до +180°С		0,5
		06				от 50°С до +100°С		0,7
	04	01				от -50°С до +50°С	Тип датчика TСМ100М	0,8
		02				от -50°С до +100°С		0,7
		03				от 0°С до +100°С		0,5
		04				от 0°С до +150°С		0,5
		05				от 0°С до +180°С		0,5
		06				от 50°С до +100°С		0,7
			05			5B±0,25 Без гальванического разделения, без резервирования по питанию
			06			6B±0,3 Без гальванического разделения, с резервированием по питанию ("горячий резерв")
			24			От 18В до 36В С гальваническим разделением, с резервированием по питанию ("горячий резерв")
				00		Без дискретных выходов
				01		Два дискретных выхода без гальванического разделения друг от друга и от выходных цепей прибора, совместимы с ТТЛ-логикой
				02		Два релейных выхода с гальваническим разделением друг от друга и от выходных цепей прибора, с коммутацией постоянного или переменного напряжения до 400В и тока 120мА по каждому выходу.
					00	Без интерфейса
					01	С интерфейсом RS-485
