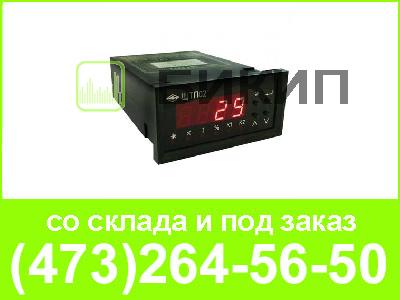

Щитовые цифровые приборы для контроля температуры ЩТП02

Назначение ЩТС02:

---

- для применения в информационно-измерительных системах управления технологическими
процессами в качестве сигнализаторов о достижении температурой установленных пороговых
значений (уставок).Принимают сигнал от термосопротивлений
Функциональные возможности ЩТС02:

---

- прибор имеет два дискретных выхода, что позволяет использовать их еще и в качестве 2-х или
3-х позиционного регулятора
- предусмотрена линеаризация измерительной характеристики датчиков, а также
автоматическая компенсация температуры свободных концов термопар
- информация о текущих значениях температуры, может быть передана через интерфейс RS485 в
установленных единицах измерения
- предусмотрено программирование:
- единиц измерения (°С, %, технические единицы)
- диапазонов технических единиц (0-8000, 0-2000, 0-1000)
- логики работы дискретных выходов (7 вариантов)
- сетевого адреса и скорости передачи данных по интерфейсу

Технические характеристики ЩТС02

Класс точности приборов	0,5
Время одного измерения программируется	от 100мс до 800 мин
Гальваническая изоляция входных цепей во всех исполнениях	с
Степень защиты по передней панели	IP40
Рабочий диапазон температур	от 5°С до 50°С
Потребляемая мощность не более	2 Вт
Масса прибора, не более	0,3 кг
Срок средней службы, не менее	12 лет
Диапазон измеряемых температур	от -200 до +500С

Форма заказа ЩТС02
Тип прибора	Код типа датчика	Код диапазона температуры	Напряжение питания	Дискретные выходы	Интерфейс	Описание		Основная привед. погр-ть, %
						Температура	Тип датчика
ЩТП02-	(aa)	(bb)	(cc)	(dd)	(ee)			0,5
	01	01				от -50°С до +200°С	TXK(L)	0,5
		02				от 0°С до +200°С		0,5
		03				от 0°С до +400°С		0,5
		04				от 0°С до +600°С		0,5
		05				от +200°С до +800°С		0,6
	02	01				от 0°С до +400°С	TXA(K)	0,5
		02				от 0°С до +800°С		0,5
		03				от 0°С до +1300°С		0,5
		04				от +200°С до +1200°С		0,6
		05				от +700°С до +1300°С		0,7
	03	01				от 0°С до +1300°С	TПП(S)	0,5
		02				от 0°С до +1600°С		0,5
		03				от +500°С до +1400°С		0,6
		04				от +1000°С до +1600°С		0,7
	04	01				от +200°С до +1800°С	TBP(A-1)	0,5
	05	01				от +200°С до +1800°С	TBP(A-2)	0,5
	06	01				от +200°С до +1800°С	TBP(A-3)	0,5
	07	01				от +300°С до +1000°С	TПP(B)	0,5
		02				от +300°С до +1600°С		0,5
		03				от +1000°С до +1600°С		0,6
		04				от +1000°С до +1800°С		0,6
			05			5B±0,25 Без гальванического разделения, без резервирования по питанию
			06			6B±0,3 Без гальванического разделения, с резервированием по питанию ("горячий резерв")
			24			От 18В до 36В С гальваническим разделением, с резервированием по питанию ("горячий резерв")
				00		Без дискретных выходов
				01		Два дискретных выхода без гальванического разделения друг от друга и от выходных цепей прибора, совместимы с ТТЛ-логикой
				02		Два релейных выхода с гальваническим разделением друг от друга и от выходных цепей прибора, с коммутацией постоянного или переменного напряжения до 400В и тока 120мА по каждому выходу.
					00	Без интерфейса
					01	С интерфейсом RS-485
