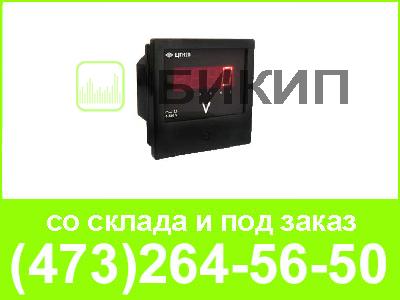

Назначение:
| Тип | Габаритные размеры, мм | Вырез в щите, мм | Высота знака, мм |
| ЩП02М | 98 х 48 х 145 | 90 х 42 | 14 |
| ЩП02.01 | 96 х 48 х 90 | 90 х 42 | 14 |
| ЩП72 | 72 х 72 х 100 | 68 х 68 | 14 |
| ЩП96 | 96 х 96 х 100 | 92 х 92 | 20 |
| ЩП120 | 120 х 120 х 100 | 112 х 112 | 20 |
|
Возможно исполнение ЩП02М, ЩП96, ЩП120 с напряжением питания от 85В до 242В переменного тока с диапазоном рабочих температур от +5 до +50 °С Возможно исполнение питания от 85В до 242В переменного тока или от 12В до 260В постоянного тока для работы в условиях пониженных температур от -40°С до 55°С |
| Напряжение питания | Мощность потребления, В * А | ||||||
| ЩП02.01 | ЩП72 | ЩП02М | ЩП96 | ЩП120 | |||
| (5 ± 0,25) В постоянного тока | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | ||
| (12 ± 0,6) В постоянного тока | |||||||
| (24 ±1,2)В постоянного тока | |||||||
| (12 +6/-3) В постоянного тока, с возможностью резервирования |
--- | ||||||
| (24 +12/-6)В постоянного тока, с возможностью резервированияа |
|||||||
| от 85В до 242В переменного тока частотой (50±0,5)Гц от 120 до 260 В постоянного тока |
--- | 5,5 | |||||
| Тип прибора | Диапазон измерений | Питание | Интерфейс | Цвет индикатора | Класс точности | Описание |
| ЩП02М | мВ: 100; 200; 500; 1000; 2000
В: 1; 2; 5; 10; 20; 50; 100; 200; 500 мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000 А: 1; 2; 5 В*: 380; 660 кВ*: 3; 6; 10; 11; 15; 20; 35; 100; 110; 150; 220; 330; 400; 500; 750 А**: 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800 кА**: 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 30; 32; 35; 40 |
* - подключение через внешний трансформатор напряжения с номинальным напаряжением вторичной обмотки 100 В ** - подключение через внешний трансформатор тока с номинальным током вторичной обмотки 1 А (для диапазонов до 4 кА включительно) или 5 А | ||||
| ЩП02.01 | ||||||
| ЩП72 | ||||||
| ЩП96 | ||||||
| ЩП120 | ||||||
| 5 В | (5 ± 0,25)В постоянного тока | |||||
| 12 В | (12 ± 0,6)В постоянного тока | |||||
| 24 В | (24 ±1,2)В постоянного тока | |||||
| Условия эксплуатации: | 12 ВН | (12 +6/-3)В постоянного тока (резерв.) | рабочий диапазон температур от +5°С до 50°С | 24 ВН | (24 +12/-6)В постоянного тока(резерв.) | |
| влажность воздуха не более 80 % при +25°С | - | интерфейса нет | ||||
| температура транспортирования от -50°С до +55°С | RS | интерфейс RS485 (предназначен для приборов с разрядностью 4,0) |
||||
| К | красный цвет индикатора | |||||
| Для прибора ЩП120 предусмотрено климатическое исполнение УХЛ3.1 | З | зеленый цвет индикатора | ||||
| Рабочий диапазон температур от -40°С до +55°С. Влажность воздуха не более 90% при +30°С | 0,5 | класс точности 0,5 | ||||
| 1,0 | класс точности 1,0 | |||||
| Индикаторы на передней панели информируют - "х" индикатор включается при превышении конечного значения диапазона показаний на 2,5 % - "%" и "Н" информация о виде шкалы показаний. Устанавливается перемычками на задней панели - "I" индикатор мигает при выполнении операций обмена данными по интерфейсу RS-485 |
| Вид шкалы | Состояние индикаторов | |
| "%" | "Н" | |
| Заказанная (диапазон показаний соответствует заказу) | выкл. | выкл. |
| Полная (диапазон показаний от 0 до 9999.*) | вкл. | вкл. |
| Процентная (диапазон показаний от 0.0 до 100.0 % *) | вкл. | выкл. |
| Прямая (диапазон показаний соответствует диапазону входного сигнала) | выкл. | вкл. |
| * положение точки цифрового индикатора должно соответствовать указанному | ||
| Краткие технические характеристики | |
| Количество цифровых индикаторов | 4 |
| Класс точности | 0,5 или 1,0 |
| Степепнь защиты по передней панели | IP40 |
| Время преобразования | не более 1,5 с |
| Гальваническое разделение по питанию | есть |
| Гальваническое разделение входной цепи | есть |
| Наличие интерфейса RS485 для приборов ЩП02М, ЩП96, ЩП120 | есть |
| Скорость обмена информацией по интерфейсу RS485 | 4800, 9600, 19200, 38400 бод |
| Максимальная допустимая перегрузка по входному сигналу (длительность) | 150 % (1 минута) |
| Область частот измерямых сигналов | рабочая: от 40 до 1000 Гц
нормальная: от 45 до 65 Гц |
| Входное напряжение при измерении напряжения | не более 1 МОм |
| Падение напряжения на приборе при измерении силы тока | |
| для диапазонов измерения 2мА, 20мА, 100мА, 200мА, 2000мА, 2А | 200 мВ |
| для диапазонов измерения 5мА, 10мА, 50мА, 500мА, 1000мА, 1А | 100 мВ |
| для диапазонов измерения 5мА, 50 мА | 50 мВ |
| для диапазонов измерения 5А | 25 мВ |
