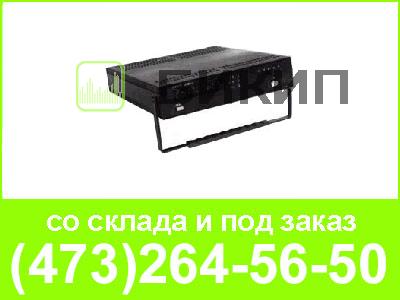

Интегрирующий прецизионный микропроцессорный омметр предназначен для:
· измерения сопротивления;
· определения отклонения измеряемого сопротивления в процентах от заданного номинала;
· определения соответствия измеряемого сопротивления заданному номиналу с произвольно устанавливаемым производственным запасом;
· определения соответствия измеряемого сопротивления одному из допускаемых отклонений стандартного ряда при заданных номинале и производственном запасе.
Режим работы
прибора:
- ручной или автоматический выбор диапазона измерения;
- периодические (c частотой 12,5 в секунду) измерения;
- измерения без усреднения или с усреднением результата.
Пределы измерений |
Предел основной погрешности |
|
измерение без усреднения |
измерение с усреднением |
|
100 Ом
1 кОм
10 кОм
100 кОм
1МОм
10 МОм
100 МОм 1 ГОм |
0,04
0,05
0,05
0,05
0,05
0,05
0,2 0,5 |
0,01
0,005
0,005
0,005
0,005
0,001
нет измерений нет измерений |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
Число десятичных разрядов: |
|||
- в диапазонах с верхним пределом 100 МОм, 1 ГОм |
4,5 |
||
- в остальных диапазонах: |
|||
- в режиме без усреднения |
5,5 |
||
|
- в режиме с усреднением |
6,5 |
|
Время установления рабочего состояния в режиме: |
|||
- без усреднения, мин. |
15 |
||
|
- с усреднением, час. |
1,0
|
|
Потребляемая мощность, ВА |
50 |
||
Напряжение питания, В |
220 ± 22 |
||
Частота, Гц |
50 ± 5 |
||
Диапазон рабочих температур, оС |
от + 10 до + 35 |
||
Относительная влажность при 25 оС, % |
80 |
||
Габаритные размеры, мм |
330х68х383 |
||
Масса, кг |
6,0 |
||
