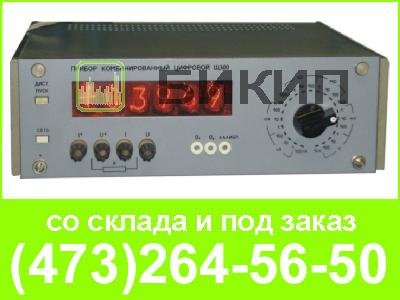

Интегрирующий высокочувствительный прибор предназначен для измерения:
- постоянного тока от 0,01 нА до 1 А
- напряжения постоянного тока от 0,1 мкВ до 1000 В
- сопротивления постоянному то от 0,01 Ом до 1 ГОм
Прибор работает от сети переменного
тока напряжением 220 ± 22 В и частотой 50 ± 1 Гц.
|
Измеряемая величина |
Пределы измерения |
Класс точности |
|
Напряжение |
1 мВ
10 мВ 100 мВ; 1; 10; 100 В; 1 кВ |
0,2/0,1
0,1/0,05 0,05/0,02 |
|
Ток |
100 нА
1 мкА
10; 100 мкА; 1; 10 мА 100 мА; 1 А |
0,2/0,1
0,1/0,05
0,1/0,02 0,1/0,04 |
|
Сопротивление |
100 Ом; 1; 10; 100 кОм
1; 10 МОм
100 МОм 1 ГОм |
0,1/0,02
0,1/0,04
0,5/0,2 1,5/0,5 |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Быстродействие, преобразований/сек. |
25 |
|
Число знаков отсчета |
5 |
|
Выход- код в ТТЛ- уровнях |
1-2-4-8 |
|
Потребляемая мощность, ВА |
25 |
|
Диапазон рабочих температур, оС |
от + 10 до + 35 |
|
Относительная влажность, % |
80 |
|
Габаритные размеры, мм |
110х317х317 |
|
Масса, кг |
6,0 |
