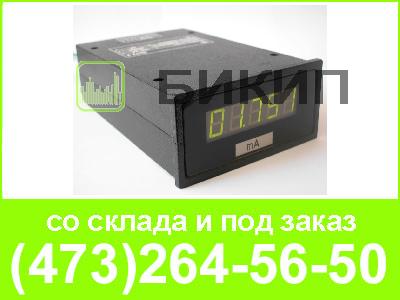

Назначение Щ12:
- для измерения силы тока или напряжения в электрических цепях постоянного тока
- для работы в составе технических средств атомных электростанций (ТС АС) и в других отраслях промышленности
- возможно применение в комплекте с первичными преобразователями и использование для измерения любых неэлектрических величин, если диапазон выходных сигналов преобразователей соответствует диапазонам входных сигналов приборов
Особенности Щ12:
- возможно изменение диапазона показаний с помощью внешнего пульта настройки, который поставляется по отдельному заказу;
- предусмотрена возможность замены указателя единиц измерения на передней панели;
- изготавливаются с постоянной настройкой на один диапазон входного сигнала;
- работоспособны в любом из трех положений установки: вертикальном, горизонтальном или под углом к горизонту;
- не имеют подвижных частей и являются виброустойчивыми и сейсмостойкими;
- степень защиты по передней панели IP20;
- приборы могут выдерживать перегрузку, равную 120 % от конечного значения диапазона входного сигнала в течение 2 ч;
- предназначены для АЭС и соответствуют классам безопасности 2У, 3Н (в зависимости от заказа) по ОПБ-88/97 НП-001-97;
- являются стойкими к воздействию атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.) по требованиям ГОСТ 29075;
- измерительная цепь от цепи питания изолирована
Краткие технические характеристики:
| Рабочий диапазон температур | +1…+50 град С |
| Напряжение питания | (+24±4)В постоянного тока |
| Мощность потребления с напряжением постоянного тока | не более 3 ВА |
| Время установления показаний | не более 1 с |
| Входное сопротивление при измерении напряжения постоянного тока | (100 ± 2) кОм |
| Напряжение нагрузки при измерении силы постоянного тока величиной, равной верхнему пределу измерения | (75 ± 1,5) мВ |
| Тип | Габаритные размеры, мм | Вырез в щите, мм | Высота знака, mm | Масса, кг, не более | Количество индикаторов | Максимальный диапазон показаний | Класс точности |
| Щ12.1 | 100х50х150 | 95,8х45,8 | 20 | 0,5 | 4 | от -999 до 9999 | 0,1 |
| Щ12.2 | 100х50х150 | 14 | 5 | от -9999 до 19999 |
При заказе Щ12 необходимо указывать параметры, указанные в таблице:
| Тип | Входной сигнал | Диапазон показаний | Единица измерения | Цвет лицевой панели | Цвет корпуса | Цвет индикаторов |
| Выбрать из перечисленных ниже | ||||||
| Щ12.1 Щ12.2 |
0-5мА, 0-20mА, 4-20mА, 0-75mV, 0-200mV, 0-1V, 0-10V, 2-10V |
Разность выбранных величин верхнего и нижнего пределов диапазонов показаний не должна превышать величину указанного верхнего предела диапазона показаний | может быть любой (А, kV, °С, %, Ра, mm/s2 и т.п.). | Б (белый) С (серый) Ч(черный) |
Б (белый) С (серый) Ч(черный) |
З (зеленый) К (красный) Ж (желтый) |
Пример оформления заказа Щ12, количество индикаторов- 4, входной сигнал от 0 до 5mА диапазон показаний от минус 20 до плюс 50, единица измерения- °С, цвет лицевой панели белый, цвет корпуса черный, цвет индикации красный.
Щ12.1 - 0...5mА - минус 20.00...плюс 50.00 - °С - Б -Ч - К.
