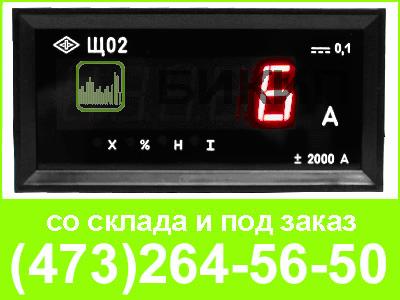

Назначение:
- для измерения силы тока или напряжения в электрических цепях постоянного тока
- для применения в энергетике и других областях промышленности для контроля электрических параметров
Особенности:
- габариты лицевой панели соответствуют европейским стандартам;
- время преобразования: не более 1,5 с;
- приборы выдерживают в течение 1 мин перегрузку по входному сигналу, равную 150 % от верхнего предела диапазона измерений;
- наличие интерфейса в приборах разрядностью 4,0 позволяет использовать их в системах автоматизированного управления технологическими процессами в качестве устройства сбора информации;
- на передней панели приборов разрядностью 4,0 под цифровыми индикаторами располагаются четыре единичных индикатора, которые информируют о режимах работы прибора;
- возможно изготовление приборов разрядностью 4,0 с индикацией величин, не соответствующих диапазону входного сигнала;
- степень защиты по передней панели IP40;
- приборы для установки на щите имеют комплект монтажных частей. Подсоединение приборов осуществляется под винт. Сечение проводов, подключаемых непосредственно к клеммам, не более 2,0 мм2;
- средний срок службы приборов не менее 10 лет.
Краткие технические характеристики:
| Размер лицевой панели | 96х48 мм |
| Вырез в щите | 90х42 мм |
| Число разрядов | 3,5; 4,0 |
| Высота знака | 20 мм при разрядности 3,5; 14 мм при разрядности 4,0 |
| Максимальный диапазон показаний | ±1999 при разрядности 3,5; ±10000 при разрядности 4,0 |
| Количество цифровых индикаторов | 4 при разрядности 3,5; 5 при разрядности 4,0 |
| Класс точности | 0,2 или 0,4 при разрядности 3,5 0,1 или 0,2 при разрядности 4,0 |
| Гальваническое разделение входных цепей | есть (только при разрядности 4,0) |
| Гальваническое разделение по питанию | есть |
| Наличие интерфейса RS485 | есть (только при разрядности 4,0) |
| Входное сопротивление при измерении напряжения | 1 МОм |
| Напряжение питания приборов разрядностью 3,5 | 12 +6/-3В постоянного тока с возможностью резервирования; (24 +12/-6)В постоянного тока с возможностью резервирования; от 85 до 242В переменного тока частотой (50±0,5)Гц или от 100 до 265В постоянного тока |
| Напряжение питания приборов разрядностью 4,0 | (5±0,25)В постоянного тока, (12±0,6)В постоянного тока, (24 ±1,2)В постоянного тока, (12 +6/-3)В постоянного тока с возможностью резервирования, (24 +12/-6)В постоянного тока с возможностью резервирования, от 85 до 242В переменного тока частотой (50±0,5)Гц или от 100 до 265В постоянного тока |
| Мощность потребления с напряжением постоянного тока | не более 2 ВА для приборов разрядностью 3,5; не более 2,5 ВА для приборов разрядностью 4,0 |
| Мощность потребления с напряжением переменного тока | не более 5,5 ВА |
| Цвет индикатора | красный, зеленый желтый (только при напряжении питания от 85 до 242В переменного тока частотой (50±0,5)Гц или от 100 до 265В постоянного тока) |
Условия эксплуатации:
- Рабочий диапазон температур: +5…+50 град С
- Влажность воздуха при +25оС: не более 80 %
- Температура транспортирования: -50…+55 град С
Конечные значения диапазонов измерений:
- способ включения: непосредственно:
mV – 100; 200;500; 1000; 2000
V – 1; 2; 5; 10: 20; 50; 100; 200
mA – 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000
- с внешним шунтом на номинальное напряжение 75мВ, или 100мВ, или 150мВ:
A – 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000
При заказе Щ02 необходимо указывать следующие параметры:
- тип прибора по габаритам (Щ02);
- диапазон измерения (при непосредственном подключении) или диапазон показаний/номинальное напряжение шунта (при подключении к внешнему вспомогательному устройству);
- разрядность;
- значение напряжения питания;
- наличие интерфейса (при отсутствии интерфейса не заполняется);
- цвет индикаторов;
- класс точности
