Светильники предназначены для индивидуального освещения рабочего места в
подземных выработках угольных шахт, в том числе, опасных по газу и пыли.
Два режима работы – основной и аварийный.

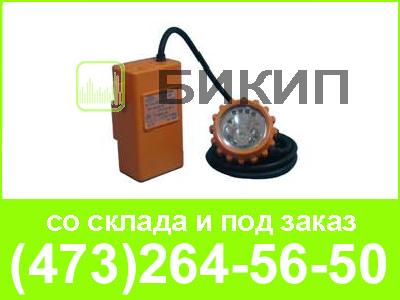

В светильнике СГГ-9 основной источник света – мощный светодиодный излучатель (LED)
, резервный источник света –дополнительные светодиоды.
Заряд аккумуляторной батареи производится на всех существующих зарядных столах. В приборах предусмотрен контроль заряда и разряда батареи. Аккумуляторная батарея защищена от перезаряда и глубокого разряда.
Стабилизация светового потока в течение всего цикла работы. После 10 ч работы, если напряжение аккумуляторной батареи уменьшится до 3,5 В, светильник переключается на резервный источник света, и работает в аварийном режиме не менее 1 ч.
Для обеспечения функционирования в составе систем аварийно-вызывного оповещения, позиционирования и табельного учёта горнорабочих в соответствии с ПБ-05-618-03 светильники могут комплектоваться устройствами оповещения: радиоблоками СУБР-02СМ, модулями Радиометки; элементами систем «Гранч», «Талнах» и другими.
Светильники СГГ-9 имеют следующие исполнения:
|
|
Тип |
Тип элемента радиооповещения |
Масса, |
Наименование системы |
|
СГГ-9Н
|
Батарея из трёх аккумуляторов РМ900DH |
- |
1,1 |
- |
|
СГГ-9Г |
СУБР-02СМ
|
1,2 |
СУБР-1П
|
|
|
СГГ-9Г |
Модуль |
СНиОП |
||
|
СГГ-9С,
|
-
|
- |
||
|
СГГ-9С |
СУБР-02СМ
|
СУБР-1П |
||
|
СГГ-9С |
Модуль |
СНиОП |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Уровень взрывозащиты |
PB ExdibI Х |
|
Степень защиты от внешних воздействий |
IP54 |
|
Освещенность |
1500 лк |
| Малогабаритная аккумуляторная батарея, номинальное напряжение |
Ni-MH 9А·ч 3,6 В |
|
Продолжительность непрерывной работы |
не менее 10 ч |
|
Срок службы |
3 года |
|
Ресурс работы LED-излучателя |
30 000 ч |
|
Габаритные размеры: |
|
|
контейнера батареи |
139х51х142 мм |
|
фары |
Ø75х84 мм |
| Масса | не более 1,2 кг |
|
Условия эксплуатации: |
|
|
температура окружающей среды |
от минус 5 до 40 ? С |
|
относительная влажность окружающего воздуха |
до 100 % (при температуре 35 °С) |
Светильники позволяют обеспечить функционирование в составе систем аварийного оповещения, табельного учета и позиционирования СУБР, «Радиус», СНиОП, «Талнах», «Becker».
Для звукового оповещения горнорабочего об аварийной ситуации в шахте в процессе работы, в составе систем аварийного оповещения СУБР-1СВМ (СУБР-1П и др.), Радиус-1 (Радиус-2) или СНиОП на фаре светильников СГГ-9Г размещён звукоизлучатель. По заявке потребителя оповещение горнорабочего об аварийной ситуации в шахте в процессе работы, в составе систем аварийного оповещения может осуществляться световыми сигналами.
Для выполнения функции позиционирования и аварийного поиска в светильники встраивается электронный блок радиомаяка.
Светильники обеспечивают:
а) не менее 10 часов работы в режиме рабочего источника света с автоматическим переключением на аварийный по мере разряда батареи;
б) автоматическое отключение аварийного источника света при дальнейшем разряде батареи, обеспечив не менее 0,5 часа работы светильника в этом режиме;
в) работу встроенного в светильник радиомаяка системы поиска в течение не менее 36 часов после 10 часов функционирования рабочего источника света.
|
Обозначение |
Маркировка по ГОСТ Р 51330.0 |
Тип устройства радиооповещения |
Обозначение эксплуатационного документа |
Наименование системы радиооповещения |
||
|
наименование |
маркировка взрывозащиты |
номер сертификата соответствия |
||||
|
СГГ-9Г СУБР-01, СГГ-9М СУБР-01 |
РВЕхdibIХ |
Радиоблок СУБР-01СМ
|
РВ ЕхibIХ |
№ РОСС RU.МЕ92. В01568
|
ПРС 4.00.00.000 РЭ |
Комплекс аварийного оповещения СУБР-1СВМ |
|
СГГ-9Г СУБР-02, СГГ-9М СУБР-02 |
Радиоблок СУБР-02СМ |
ЕхibIU
|
№ РОСС RU.МЕ92. В01098 |
ТИС5.0.1.00.000 РЭ |
Комплекс аварийного оповещения СУБР-1П |
|
|
СГГ-9Г PGLR
|
Радиоблок СУБР-02СМ и локационный передатчик PGLR |
Система поиска людей, застигнутых аварией, “СПАС-МИКОН» |
||||
|
ЕхiаIU |
№ РОСС RU.МЕ92. В01721 |
Техническое описание №87.442 |
||||
|
СГГ-9Г Радиометка, СГГ-9М Радиометка |
Модуль Радиометки |
- |
- |
ЭК.725.650 РЭ |
Система наблюдения и оповещения СНиОП |
|
|
СГГ-9Г Радиус, СГГ-9М Радиус |
Приёмное устройство Радиус1-ПРМ8 |
ЕхibIU |
№ РОСС RU.MГ02. В01191 |
ИЦР 2.003.008 РЭ |
Система аварийного оповещения «Радиус-1», «Радиус-2» |
|
|
СГГ-9Г Талнах |
Абонентское устройство системы позиционирования
|
ЕхiаIU (в составе системы) |
№ РОСС RU.ME92. В01022 |
МКРФ.464514.001 РЭ |
Комплекс оборудования подземной радиосвязи «ТАЛНАХ» |
|
|
СГГ-9М Талнах |
РО ЕхiаIХ |
|||||
|
СГГ-9М Beсker |
Индивидуальный приемо-передатчик ТСТ1-130 |
ЕхiаIU |
№ РОСС DE.МГ02. В01116 |
Техническое описание |
Система предупреждения персонала «BeсkerLoс» |
|
|
СГГ-9Г Becker |
РВ ЕхdibIХ |
|||||
|
СГГ-9Г Helian |
Персональный транспондер НРТ |
№ РОСС СА.ME92. В01640 |
Интегрированная система безопасности Helian |
|||
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
