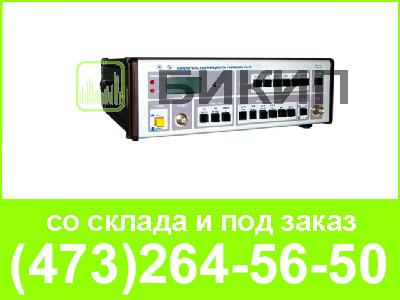

С6-11 предназначен для автоматического измерения коэффициента нелинейных искажений и среднеквадратических значений напряжения исследуемых сигналов.
В приборе С6-11 автоматизированы операции настройки на частоту основной гармоники, калибровки и переключения пределов измерения.
Работа прибора С6-11 основана на принципе измерения среднеквадратического напряжения высших гармоник при калиброванном входном сигнале, соответствующем 100% искажений.
Отличительной особенностью прибора С6-11 является применение двухкаскадного автоматического режекторного фильтра, управляемого цифровым кодом с помощью реле, связанных с матрицами проводимостей и емкостей селективных цепей. Управляющий цифровой код вырабатывается электронно-счетным частотомером и блоком автоматики.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон частот при измерении Кг | 20 Гц-200 кГц |
| Диапазон измеряемых Кг, % | 0,03-100 |
| Диапазон напряжений при измерении Кг, В | 0,1-100 |
| Диапазон частот измеряемых напряжений | 20 Гц-1 МГц |
| Питание, Гц | 220 В, 50 |
| Потребляемая мощность, ВА | 95 |
| Размеры, мм | 490х355х135 |
| Масса, кг | 13 |
