Примечание: прибор снят с производства, выпускается по разовым заказам;
Предназначены для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале ЭЛТ, а также цифровым методом (для С1-117/1) с индикацией результатов измерения и размерности измеряемых параметров на светодиодном индикаторе.
Особенности:
Высокая чувствительность (0,1 мВ/дел).
Синхронизация ТВ - сигналом.
Широкий набор присоединительных устройств.

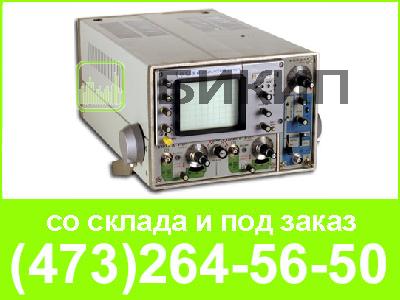

Универсальные малогабаритные двухканальные осциллографы С1-117/1; С1-117/2 обеспечивают исследования сигналов в широком диапазоне амплитуд от 400 мкВ до 300 В с частотой до 15 МГц. Высокая чувствительность (0,1 мВ/дел.) позволяет использовать приборы в радиоизмерительной, вычислительной, электронной, медицинской технике, ядерной физике. Наличие ТВ-синхронизации делает его удобным для ремонта теле- и видеоустройств. В приборах имеется цифровая индикация результатов измерений - измерение амплитудных и временных параметров периодических сигналов сложной формы; комбинированное питание - работа от сети переменного тока 220 В частотой 50, 400 Гц, а также от источника постоянного тока напряжением 27 В; возможность оперативного подключения входов осциллографа к исследуемому устройству - широкий набор присоединительных устройств. Возможна эксплуатация прибора вне капитальных сооружений.
| Число каналов | 2 |
| Рабочая часть экрана, мм | 60x80 |
| Ускоряющий потенциал, кВ | 3 |
| Вертикальное отклонение (каналы А и Б) | |
| чувствительность ступенями от 0,1 мВ/дел. до 5 В/дел, соответственно ряду чисел 1,2,5(15 ступеней) и плавно между ступенями | 0,1х10-3 ... 5 |
| полоса пропускания, МГц | 0...15 |
| время нарастания ПХ: | |
| при отклонении 1 мВ/дел. и выше, не более, нс | 23 |
| при отклонении 0,1...0,5 мВ/дел, не более, мкс | 3,5 |
| Входной импеданс: | |
| непосредственный вход 1 МОм с параллельной емкостью, не более, пФ | 35 |
| с делителем 1:10 1 МОм с параллельной емкостью, не более, пФ | 17 |
| Максимальное входное напряжение (переменное + постоянное), В: | |
| на закрытом входе | 300 |
| на открытом входе | 100 |
| на закрытом или открытом входе с делителем 1:10 | 300 |
| Погрешность коэффициентов отклонения, %: | |
| в нормальных условиях | ±4 |
| в рабочих условиях | ±6 |
| Погрешность цифрового измерения амплитуды, % | 2 ... 3 |
| Горизонтальное отклонение: | |
| Коэффициент развертки устанавливается ступенями соответственно ряду чисел 1, 2, 5 (19 ступеней) и плавно между ступенями. Имеется 10-кратная растяжка коэффициентов развертки, с/дел | 0,5х10-6...0,5 |
| Погрешность, %: | |
| в нормальных условиях | ±4 |
| в рабочих условиях | ±6 |
| Погрешность при включенной растяжке, %: | |
| в нормальных условиях | ±5 |
| в рабочих условиях | ±7,5 |
| Погрешность цифровых измерений временных сигналов, % | 1 ... 2 |
| Синхронизация внутренняя: | |
| гармоническими сигналами, Гц | 10 ... 15х106 |
| импульсными сигналами при размере изображения более 0,8 дел, длительностью, с | 0,06х10-6...1 |
| Синхронизация внешняя: | |
| гармоническими сигналами, Гц | 10 ... 15х106 |
| импульсными сигналами при амплитуде сигнала от 0,5 до 5 В, длительностью, с | 0,06х10-6...1 |
| Калибратор: | |
| Прямоугольные импульсы, В/кГц | 0,6 / 1 |
| Погрешность амплитуды и частоты в нормальных условиях, не более, % | ±1 |
| Питание: | |
| от сети переменного тока, В/Гц | 220/50; 220/400 |
| от источника постоянного тока, В | 27 |
| Погрешность амплитуды и частоты в нормальных условиях, не более, % | ±1 |
| Потребляемая мощность: | |
| от сети переменного тока, В*А | 50 |
| от источника постоянного тока, Вт | 45 |
| Габаритные размеры, мм | 273x180х465 |
| Масса, не более, кг | 10 |
| Диапазон рабочих температур, °С | от минус 10 до 40 |
