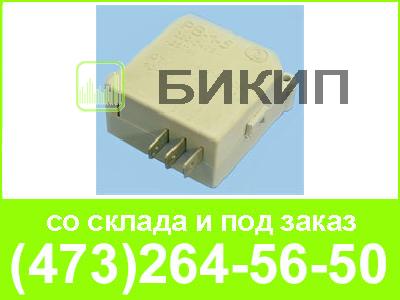

Предназначен для автоматического управления режимом оттайки в бытовых холодильных приборах и витринах.
Таймер является встраиваемым электронным автоматическим бесшкальным программным управляющим устройством с электромеханическим микропрерыванием цепей.
Таймер соответствует ГОСТ Р МЭК 730-2-7-94.
Защита корпуса – IP20 по ГОСТ 14254-96.
| Временной параметр | Условное обозначение прибора | |||
| РВ-1 | РВ-1-1 | РВ-1-2 | РВ-1-3 | |
| Время работы компрессора Тк* | 12 ч. | 1 ч. 45 мин. | 7 ч. 50 мин. | 3 ч. |
| Время оттайки То, мин. | <40 | 15 | 10 | 30 |
| Время принудительного отключения оттайки Тпо, мин. | 40 | – | – | – |
| Время паузы Тп, мин. | 3 | – | – | – |
| Время цикла таймера | – | 2 ч. | 8 ч. | 3 ч. 30 мин. |
* Тк для РВ-1 – суммарное время работы компрессора без учета времени его отключения терморегулятором (при замкнутых контактах 2-3 таймера);
Тк для РВ-1-1, РВ-1-2, РВ-1-3 - суммарное время работы компрессора с учетом времени его отключения терморегулятором (время замкнутых контактов 2-3 таймера).
| Основная погрешность временных параметров, %, не более | ±10 |
Контакты таймера коммутируют нагрузку переменного тока напряжением до 250 В частотой 50(60) Гц и соs φ ≥ 0,6: |
|
| РВ-1 | 6 А |
| РВ-1-1, РВ-1-2, РВ-1-3 | 8 А |
| Напряжение питания при частоте 50 (60) Гц, В | 220 (+34 -33) |
| Потребляемая мощность, В*А, не более: | |
| при напряжении питания 240 В | 0,5 |
| в режиме работы компрессора | 1,5 |
| Масса, кг, не более | 0,1 |
| Габариты, мм | 70,5х50х38 |
Условия эксплуатации:
- вид климатического исполнения О категории размещения 4.2 по ГОСТ 15150-69, но
для работы при температуре от минус 35 до плюс 60 °С;
- относительная влажность окружающего воздуха при температуре 35 °С до 98 %;
- синусоидальная вибрация частотой от 1 до 80 Гц, ускорением 49 м/с2;
- многократные удары длительностью от 2 до 16 мс ускорением 150 м/с2
