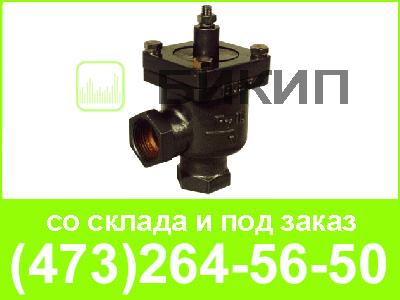

Назначение:
Предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения.
Применяется в отдельных зданиях и обслуживающих комплексах зданий различного назначения с количеством водопотребителей 1000 человек и более, при числе установленных водоразборных приборов 550 и более.
Применение регуляторов обеспечит экономию потребления теплоресурсов и поддержание требуемых температурных режимов.
Корпус и крышка регулятора изготовлены из бронзы Бр ОЗЦ7С5Н1 ГОСТ613-79.
Технические характеристики:
| Наименование | Значения |
| Диаметр условного прохода, мм | 20; 25; 32 |
| Температура фиксированной настройки, °C | 50; 60; 70 |
| Зона пропорциональности,°C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Условное давление, МПа, не более | 1 |
| Регулируемая среда - водопроводная вода с температурой до, °C | 95 |
| Постоянная времени, с не более | 100 |
| Относительная протечка, % не более от Kv | 4 |
| Допустимая температурная перегрузка, на °C выше температуры регулируемой среды | 25 |
| Условное обозначение | Исполнение | Код ОКП 42 1883 |
Ду, мм | Ку, м3/час |
| РТЦГВ-20 | Обыкновенное | 015110 | 20 | 4 |
| Экспортное | 015209 | |||
| РТЦГВ-25 | Обыкновенное | 015308 | 25 | 6 |
| Экспортное | 015407 | |||
| РТЦГВ-32 | Обыкновенное | 015506 | 32 | 10 |
| Экспортное | 015605 |
Регулятор изготавливается по ТУ 25-7301.0022-87.
Допустимая температурная перегрузка 130°C.
В качестве терморегулирующего элемента используется датчик температуры с твердым наполнителем типа ТД-М.
Габаритные и присоединительные размеры:
|
Тип регулятора |
Размеры, мм | ||||
|
С max |
L max |
H max |
D1 |
S | |
|
РТЦГВ-20 |
56 |
97 |
141 |
G3/4-B |
32 |
|
РТЦГВ-25 |
60 |
G1-B |
41 | ||
|
РТЦГВ-32 |
143 |
G1/4-B |
50 | ||
