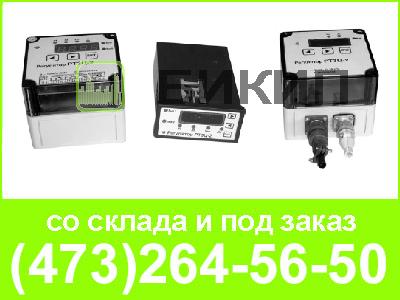

Измерители- регуляторы технологические моделей РТ3Ц-2, РТ3Ц-ПИД предназначены для измерения, цифровой индикации и регулирования температуры (или других физических величин, представленных унифицированным выходным сигналом) относительно заданного значения в промышленных установках.
|
Количество каналов измерения: |
РТ3Ц-2 | 2 |
| РТ3Ц-ПИД | 1 | |
| Предел допускаемой основной погрешности измерения, % | 0,25 | |
Входные сигналы и обозначение моделей, функции
|
ток 4-20 мА и 0-20 мА 0-5 мА |
РТ3Ц-2-420 РТ3Ц-2-05 |
РТ3Ц-ПИД-420 РТ3Ц-ПИД-05 |
Потребитель самостоятельно устанавливает:
- начальное и конечное значения диапазона цифровой индикации; - зависимость между входной и индицируемой величинами — линейную или корневую |
ВАРИАНТЫ ВЫХОДОВ
Р — Электромагнитное реле с контактами на переключение , нагрузка 6А, 220В, но не более 500 ВА
К — Транзисторный n-р-n ключ (открытый коллектор) с гальванической развязкой, внешнее питание до 30 В, нагрузка 0,2А , 30В
С — симисторная оптопара, контроль перехода через ноль , нагрузка 2А, 250 В, но не более 100 ВА
| Наименование моделей | РТ3Ц-2 | РТ3Ц-ПИД |
|
Комбинации выходных устройств |
Р + Р К + К С + С И + И | Р + Р К + Р С + Р И + Р |
На передней панели прибора размещены кнопки управления, цифровые красные светодиодные индикаторы и светодиоды состояния выходных сигналов
|
Питание |
от сети переменного напряжения с частотой 50Гц |
| Потребляемая мощность, ВА, не более | 7 |
| Габаритные размеры щитового корпуса (исполнение Щ3 ), мм | 96 х 48 х 130 |
| Размер отверстия в щите, мм | 93 х 41 |
| Габаритные размеры настенного корпуса (Н1), мм | 110 х 110 х 90 |
| Защищённость корпуса от воды и пыли по ГОСТ 14254-96 | IP20 |
| Стойкость прибора к механическим воздействиям по ГОСТ Р 52931-2008 |
N2 |
| Температура эксплуатации,?С | от 0 до 50 |
| Масса прибора, кг, не более | 0,9 |
| Масса прибора, кг, не более | 0,9 |
Для всех моделей – включение в сеть RS-485 (по заказу)
РТ3Ц-ПИД – прибор имеет два выхода – ПИД-регулятора и предельного компаратора
- потребитель может самостоятельно устанавливать параметры ПИД-регулятора ( постоянные интегрирования, дифференцирования, ширину зоны пропорциональности, период следования ШИМ- импульсов, уставку предельного компаратора)
- обеспечение питания первичного датчика постоянным напряжением 27 В
