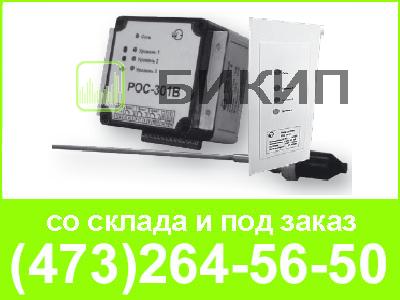

Датчики-реле уровня РОС 301В (в дальнейшем датчики-реле) предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах вне взрывоопасных зон. Приборы широко применяются во всех отраслях промышленности благодаря своей универсальности к типу контролируемой жидкости, высокой надежности и простоте эксплуатации.
Принцип действия датчиков-реле основан на преобразовании электрического сопротивления между электродом и стенкой резервуара, которое скачкообразно уменьшается при погружении электрода в измеряемую среду, в электрический релейный сигнал. В связи с этим стенка резервуара и корпус приемопередающего преобразователя должны быть заземлены на общий контур заземления.
Если отсутствует общий контур заземления, или емкость изготовлена из токонепроводящего материала необходимо использовать дополнительные электроды, соединяющие из- меряемую среду с точкой заземления приемо-передающего преобразователя.
Приемопередающий преобразователь выпускается двух типов:-ППР1-степень защиты от воды пыли IР 20, для настенного и щитового монтажа; ППР2—степень защиты от воды пыли IР54, для настенного монтажа; ППР3 только для щитового монтажа, степень защиты от воды и пыли со стороны лицевой панели IP54, а со стороны защитового пространства IP00.
Выходной сигнал |
релейный (до 4 А при 30 В,постоянного тока, до 3 А при 250 В 50 Гцпеременного тока) |
Максимальная мощность, ВА |
70 для постоянного тока ,300 для переменного |
Температура окружающей среды |
от - 60 до + 60 °С |
Ресурс |
5000 час (20 000 циклов срабатывания для стационарных условий) |
Устойчивость к вибрации в диапазоне частот от 5 до 80 Гц |
исп. N3 по ГОСТ 12997-84 |
Ускорение,м/с2 |
9,8 |
Масса: -датчика преобразователя |
0,65кг 1,5кг |
Срок службы |
не менее 8 лет |
Напряжение переменного тока на электроде датчика не превышает 8 В.
В передающем преобразователе датчика-реле с помощью элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.
| Материалы датчика | Параметры контролируемой среды | Длина погружаемой части датчика,L, м | Исполнение датчика | ||||
| Материал электрода, погружаемого в контроли-руемую среду | Материал изолятора | Рабочее избыточное давление, Рраб, МПа, до | Температура контролируемой среды,оС (не выше) | Удельная электричес- кая проводимость, См/м, не менее | |||
| Сталь 12Х18Н10Т ГОСТ 5632-72 | Фторопласт 4 ГОСТ 10007-80 или фторопласт 40ЛД | 2,5 | 200 | 0,015 | 0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже | 1 | |
| 2 | |||||||
| 3 | |||||||
| Примечания: | При необходимости потребитель может уменьшить при поставленной длине 0,6 м или увеличить длину погружаемой части датчикаL до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. | ||||||
