Регулятор РНМ-1 служит для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов с выходным напряжением 6, 10, 20, 35, 110, 220, 330, 500 кВ и может применяться на подстанциях с плавно или резко изменяющейся нагрузкой.
РНМ-1 предназначен для замены регуляторов типа АРТ и БАР и в полном объеме реализует заложенные в них функции. Кроме того, предлагаемый регулятор обеспечивает ряд новых дополнительных возможностей.
Особенность РНМ-1 – это возможность его подключения к двум секциям типовой подстанции, питаемым от разных обмоток одного силового трансформатора. При этом основная секция, в которой регулируется напряжение, является регулируемой, а вторая – контролируемой. Контроль сразу двух секций позволяет при превышении в контролируемой секции измеряемыми величинами значений уставок граничных условий либо только сигнализировать об этом, либо запрещать регулирование (определяется уставкой). Обмотку трансформатора, по которой ведется регулирование, выбирают с помощью двух входных релейных сигналов или кнопки на передней панели регулятора, что позволяет оперативно переходить на регулирование по любой из подключенных обмоток без какой-либо внешней коммутации.
В устройстве предусмотрена блокировка регулирования и сигнализация в случае превышения измеряемыми величинами значений уставок граничных условий. При превышении максимального значения тока ввода запрещается выдача команды «Прибавить», а через 10 с включаются реле «Перегрузка» и «Сигнализация». При превышении напряжением 3U0 значения уставки запрещается выдача команды «Прибавить». При снижении в течение 10 с напряжения ниже минимального значения запрещается регулирование и включается реле «Сигнализация». При превышении максимального значения напряжения запрещается команда «Прибавить», включается реле «Сигнализация» и запускается программа ускоренной отработки перенапряжения, т.е. команда «Убавить» будет выдаваться после завершения очередного цикла переключения через задаваемую задержку, пока напряжение не снизится до напряжения поддержания.
В РНМ-1 предусмотрена токовая компенсация для поддержания напряжения на удаленной нагрузке. Для ее реализации предусмотрено 4 токовых канала, объединенных в две группы – по регулируемой и контролируемой секциям. Возможность задания различных уставок по коэффициентам трансформации всех четырех измерительных ТТ позволяет устанавливать регулятор на любой подстанции.
При расчете тока нагрузки не учитывается сдвиг фаз между током ввода и током, отдаваемым в соседнюю секцию, а производится вычитание модулей первичных значений тока.
Контроль текущих значений токов и напряжений и их отображение на встроенном ЖК-индикаторе возможны как в первичных, так и во вторичных значениях измерительных трансформаторов.
В регуляторе увеличено количество гальванически развязанных дискретных входов внешней блокировки управления приводом. Кроме входов «Запрет прибавить» и «Запрет убавить», на которые обычно подаются сигналы от концевых выключателей привода, входов «Ручное управление», «Контроль температуры масла привода», добавлены входы «Внешняя блокировка» и «Токовая блокировка». Последний предназначен для подачи на него сигнала от устройства токовой защиты первичной цепи силового трансформатора, а вход «Внешняя блокировка» может использоваться в других случаях и является универсальным.
Устройство имеет расширенный диапазон задания уставок. Все они задаются с клавиатуры или по линии связи и хранятся в энергонезависимой памяти. Ввод или изменение уставок возможны только при введенном пароле. Широкий набор уставок позволяет выбирать оптимальные параметры управления РПН, а также сопрягать регулятор с любым типом привода и трансформатора.
Дополнительные сервисные возможности РНМ-1:
Особенности РНМ-1:
В регуляторе предусмотрен канал связи, по которому можно отслеживать и менять уставки, считывать текущие значения всех измеряемых токов и напряжений, а также информацию о 400 последних отклонениях от нормальной работы регулятора, хранящуюся в энергонезависимой памяти.
В РНМ-1 предусмотрен контроль работы электропривода РПН в процессе отработки им команд управления. Если в течение заданного времени от привода не поступает сигнал о начале переключения (привод «не пошел»), или от него не сбрасывается сигнал о переключении (привод «застрял»), если при отсутствии сигналов управления от привода поступает сигнал о начале переключения (привод «побежал»), то блокируется регулирование и срабатывает реле сигнализации. Если привод «побежал», то дополнительно включается реле «Питание ПМ», отключающее автомат питания привода. Для предотвращения дугового разряда и подгорания контактов, реле «Питание ПМ» включается только после снятия сигнала о переключении.
Изменение значения напряжения поддержания с помощью подачи внешних релейных сигналов позволяет оперативно переходить на любое из четырех заранее заданных значений напряжения при смене режима или конфигурации сети.
Устройство обладает высокой точностью измерения напряжения (0,5%), тока, времени и частоты, а также стабильностью всех характеристик, так как выполнено на микропроцессорной элементной базе.

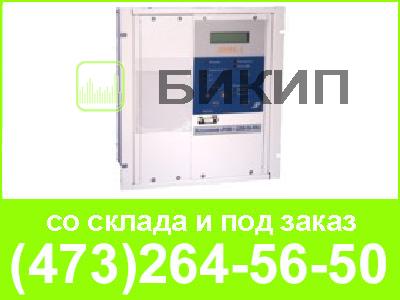

На передней панели устройства расположены: ЖК-дисплей с подсветкой, светодиоды индикации различных режимов, разъем RS232C для связи с компьютером, а также кнопки управления.
Подключение всех внешних цепей осуществляется с помощью клемм, установленных на задней панели регулятора.
Рабочий диапазон температур: от -20 до +55ºС.
Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. По заказу возможна поставка устройств с напряжением питания 110 В постоянного тока.
Технические характеристики РНМ-1:
Регулятор РНМ-1 обеспечивает:
В зависимости от исполнения электрическое питание регулятора осуществляется от источника постоянного тока напряжением от 130 В до 370 В или переменного тока напряжением от 85 В до 264 В частотой от 45 Гц до 55 Гц, или от источника постоянного тока напряжением от 80 В до 143 В. Потребляемая мощность не более 20 Вт.
Входные аналоговые сигналы:
Параметр | Значения |
Число входов по току | 4 |
Число входов по напряжению | 4 |
Номинальный входной переменный ток (Iвх)н, А | 5 или 1 |
Номинальное входное переменное напряжение (Uвх)н, В | 100 |
Рабочий диапазон токов, А | (0,1..2,1)x(Iвх)н |
Рабочий диапазон напряжений, В | (0,05..1,6)x(Uвх)н |
Рабочий диапазон частот, Гц | 48..52 |
Верхние границы диапазонов измерения входных величин:
Параметр | Значения |
Переменное напряжение, В | 180 |
Переменный ток, А
|
|
Диапазоны / дискретность задания установок:
Параметр | Значение |
Напряжение поддержания (Uп), % от Uн (Uн - номинальное первичное напряжение измерительного трансформатора) | 85..145 / 1 |
Напряжение зоны нечувствительности (DU), % от Uп | ±0,5..±10,0 / 0,1 |
Минимальное напряжение (Umin), % от Uн | 50..95 / 1 |
Максимальное напряжение (Umax), % от Uн | 105..130 / 1 |
Напряжение 3U0, % от 3U0max | 5..60 / 1 |
Максимальный ток (Imax), % от Iн (Iн - номинальный первичный ток измерительного трансформатора тока) | 10..210 / 5 |
Токовая компенсация (Uк), % от Uп | 0..20 / 1 |
Задержка времени выдачи первичной команды на управление приводом (T1), с | 1..200 / 1 |
Задержка времени выдачи повторной команды на управление приводом в том же направлении (T2), с | 0,1..200,0 / 0,1 |
Задержка времени выдачи очередной команды на управление приводом при отработке перенапряжения (T3), с | 0,1..10,0 / 0,1 |
Погрешность измерения тока и напряжения в рабочем диапазоне при частоте входного сигнала 50 ±0,1 Гц составляет 0,5%.
Регулятор РНМ-1:
Регулятор РНМ-1 имеет четыре режима работы:
Информация для заказа:
Регулятор имеет несколько вариантов исполнения, различающихся напряжением оперативного питания (220 или 110 В), номинальным входным переменным током (5 А или 1 А) и типом последовательного интерфейса связи (RS485 – RS или токовая петля ТП). При заказе после наименования изделия следует указать напряжение оперативного питания, номинальный входной ток, тип последовательного интерфейса.
